Foil Sentuh PCAP 20 Titik: Merencanakan Antarmuka Interaktif Multi-Pengguna

Tampilan interaktif berukuran besar semakin banyak digunakan di ruang pertemuan, ruang kelas, lingkungan ritel, dan area informasi publik. Namun, layar besar saja tidak menjamin pengalaman interaktif yang lancar. Ketika beberapa orang perlu menulis, memilih informasi, memindahkan objek, atau bekerja dengan konten digital pada tampilan yang sama, sistem sentuh harus merespons beberapa input secara akurat tanpa membuat antarmuka sulit digunakan.

Bagi produsen layar dan integrator sistem, memilih teknologi sentuh yang tepat melibatkan lebih dari sekadar memeriksa dimensi layar. Jumlah titik sentuh yang didukung, waktu respons, material permukaan, koneksi pengontrol, dan kompatibilitas perangkat lunak semuanya memengaruhi hasil akhir. Solusi sentuh kapasitif yang diproyeksikan 20 titik dapat memberikan landasan praktis untuk aplikasi yang memerlukan input sentuhan simultan.

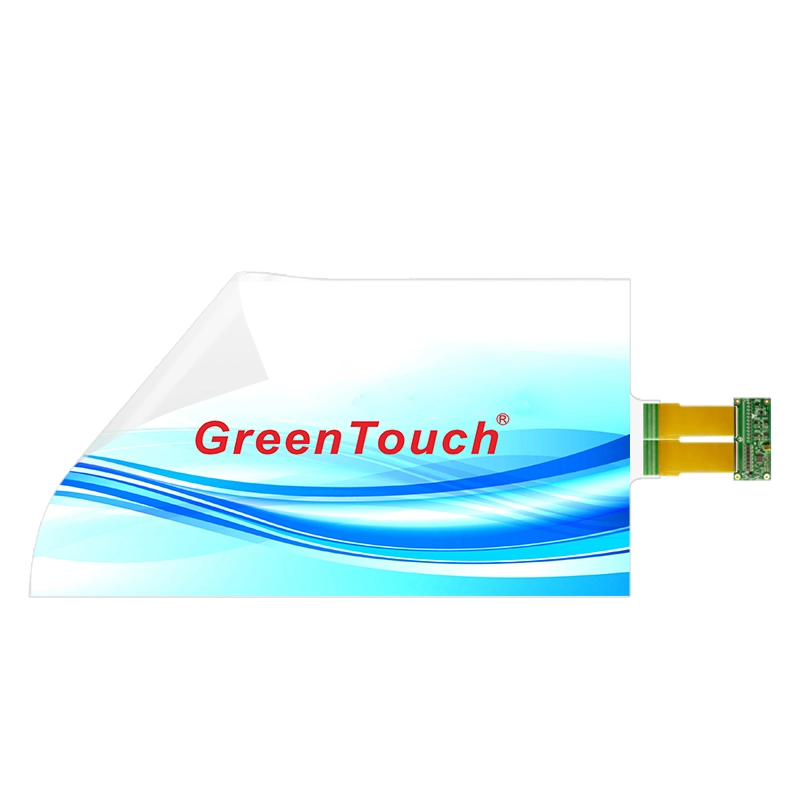

Interactive Touch Foil 32 hingga 65 Inci (Seri XTA) dari GreenTouch dirancang untuk jenis integrasi ini. Menggunakan film PET transparan ultra-tipis, Seri XTA mendukung sentuhan PCAP 20 titik dan dapat diaplikasikan pada permukaan kaca, akrilik, dan polikarbonat yang kompatibel. Hal ini memungkinkan produsen untuk menambahkan fungsionalitas interaktif untuk menampilkan struktur tanpa bergantung pada bingkai sentuh konvensional yang terlihat.

Apa Arti PCAP Touch 20 Titik untuk Antarmuka Interaktif

Teknologi proyeksi kapasitif, atau PCAP, mendeteksi sentuhan melalui perubahan medan listrik di sekitar jaringan sensor. Dalam foil sentuh, struktur penginderaan ini dibentuk oleh pola konduktif yang disusun sepanjang sumbu X dan Y. Pengontrol menafsirkan sinyal dan menentukan posisi sentuhan yang terdeteksi.

Spesifikasi sentuhan 20 titik menunjukkan dukungan hingga 20 titik sentuh simultan dalam kondisi pengoperasian produk yang ditentukan. Kemampuan ini dapat berguna ketika aplikasi perlu mengenali beberapa jari sekaligus dibandingkan hanya memproses satu atau dua kontak.

Misalnya, papan tulis kolaboratif memungkinkan beberapa peserta menulis atau memanipulasi objek secara bersamaan. Tampilan produk interaktif memungkinkan pengunjung menjelajahi berbagai bagian antarmuka, sementara terminal informasi publik dapat mendukung gerakan sentuh seperti memperbesar, memutar, atau menavigasi antar area konten.

Namun, jumlah titik kontak maksimum hanya satu bagian dari sistem. Perangkat lunak aplikasi juga harus mengenali dan menangani input simultan dengan benar. Sistem operasi, pengontrol, konfigurasi tampilan, dan desain antarmuka semuanya harus diuji bersama sebelum penerapan.

Merancang Antarmuka Multi-Pengguna untuk Layar Besar

Layar sentuh yang besar menciptakan lebih banyak ruang untuk berkolaborasi, namun tata letak perangkat lunak menentukan apakah ruang tersebut digunakan secara efektif.

Di ruang rapat, misalnya, dua peserta mungkin perlu memberi anotasi pada area terpisah dari presentasi bersama. Jika antarmuka memaksa semua orang untuk bekerja di satu wilayah pusat yang kecil, ukuran fisik layar menawarkan manfaat praktis yang terbatas. Desainer sebaiknya mengalokasikan ruang kerja yang cukup untuk tindakan independen dan membuat kontrol penting mudah dijangkau.

Prinsip yang sama berlaku untuk tampilan pendidikan. Guru dan siswa mungkin perlu menulis persamaan, memindahkan diagram, membandingkan gambar, atau menyusun materi pembelajaran. Antarmuka multi-sentuh harus membedakan gerakan yang berguna dari kontak yang tidak disengaja dan memberikan umpan balik visual yang jelas ketika suatu tindakan dikenali.

Aplikasi ritel dan komersial memiliki prioritas berbeda. Etalase interaktif dapat menggunakan input sentuh untuk menjelajahi informasi produk, sementara tampilan iklan digital dapat memberikan navigasi antara konten kampanye dan detail produk. Dalam kasus ini, antarmuka harus tetap dapat dimengerti oleh pengguna pertama kali dan merespons isyarat umum secara konsisten.

Saat merencanakan sistem seputar foil sentuh interaktif Seri XTA , mulailah dengan mengidentifikasi tindakan yang perlu dilakukan pengguna. Tentukan apakah aplikasi benar-benar mendapat manfaat dari banyak kontak simultan, atau apakah jumlah titik kontak yang lebih kecil sudah cukup. Hal ini membantu memastikan bahwa perangkat keras dan perangkat lunak sentuh dipilih sesuai dengan kebutuhan pengoperasian sebenarnya.

Mencocokkan Foil Sentuh dengan Kaca dan Permukaan Lainnya

Salah satu keuntungan dari foil sentuh adalah dapat diintegrasikan di balik permukaan transparan dibandingkan memerlukan bingkai sentuh tradisional di sekeliling layar.

Seri XTA menggunakan film PET transparan dengan ketebalan sekitar 0,2 mm dan dirancang untuk aplikasi kaca, akrilik, dan polikarbonat yang kompatibel. Hal ini membuatnya cocok untuk proyek di mana desainer ingin mempertahankan tampilan depan yang bersih sambil menambahkan fungsionalitas sentuh.

Pemilihan material harus dilakukan pada awal proyek. Kaca mungkin cocok untuk panel tampilan komersial dan jendela interaktif, sedangkan akrilik dan polikarbonat mungkin sesuai dengan desain atau aplikasi penutup tertentu dengan berat dan persyaratan fabrikasi yang berbeda. Hasil akhirnya bergantung pada ketebalan material, kondisi permukaan, konstruksi, dan kompatibilitas dengan sistem sentuh.

Permukaan pemasangan juga harus bersih, rata, dan kering sebelum diaplikasikan. Debu, sidik jari, udara yang terperangkap, dan daya rekat yang tidak merata dapat mempengaruhi tampilan akhir dan dapat mengganggu konsistensi pemasangan. Integrator harus mengikuti instruksi pemasangan dari pabriknya dan mengevaluasi kombinasi material sebenarnya sebelum melakukan produksi.

Instalasi melengkung memerlukan perhatian tambahan. Meskipun Seri XTA mendukung aplikasi lurus dan melengkung, kondisi kelengkungan dan pemasangan yang diizinkan harus dikonfirmasi untuk ukuran dan media yang dipilih. Desain yang berfungsi pada panel kaca datar tidak secara otomatis diasumsikan memiliki kinerja yang sama pada setiap permukaan lengkung.

Memahami Waktu Respons dan Akurasi Sentuhan

Respons sentuhan sangat penting ketika banyak orang berinteraksi dengan layar yang sama. Umpan balik yang tertunda dapat membuat tulisan tangan terasa terputus dari gerakan jari, sementara posisi yang tidak konsisten dapat membuat kontrol kecil sulit untuk dipilih.

Seri XTA menetapkan waktu respons kurang dari 8 milidetik. Ini adalah referensi yang berguna ketika mengevaluasi komponen sentuh, namun jangan bingung dengan latensi end-to-end sistem yang lengkap. Tampilan, komputer, sistem operasi, pemrosesan grafis, dan perangkat lunak aplikasi semuanya dapat berkontribusi pada waktu antara sentuhan fisik dan respons visual yang dihasilkan.

Akurasi sentuhan harus dinilai dalam konteks antarmuka yang dimaksudkan. Tombol navigasi yang besar dapat mentolerir variasi posisi yang kecil, sedangkan alat menggambar, diagram terperinci, dan tugas pemilihan yang presisi memerlukan evaluasi yang lebih cermat.

Selama pengujian, integrator harus memeriksa pengenalan sentuhan di seluruh area aktif, memverifikasi perilaku kontak simultan, dan memastikan bahwa kalibrasi tetap sesuai setelah pemasangan. Pengujian harus mencakup gerakan yang paling sering dilakukan pengguna, dibandingkan hanya mengandalkan demonstrasi ketukan dasar.

Seri XTA juga menetapkan transmisi cahaya minimal 93%. Hal ini mendukung tujuan menjaga visibilitas tampilan melalui lapisan sentuh transparan. Meskipun demikian, kinerja optik dari seluruh unit akan bergantung pada tampilan, substrat, proses pengikatan, dan kondisi pencahayaan sekitar.

Menghubungkan Pengontrol Sentuh ke Sistem Host

Foil multi-sentuh memerlukan pengontrol dan sistem host yang kompatibel untuk mengubah sinyal sensor menjadi input yang dapat digunakan. Merencanakan koneksi ini dengan benar dapat mencegah masalah integrasi yang dapat dihindari.

Seri XTA menggunakan antarmuka kecepatan penuh USB 2.0, dengan kecepatan transmisi hingga 480 Mbps. Paket yang tercantum mencakup satu foil sentuh, satu pengontrol, dan satu kabel USB. Dokumentasi produk menjelaskan kompatibilitas dengan Windows, Android, dan Linux.

Sebelum instalasi, verifikasi bahwa komputer host yang dipilih mendukung sistem operasi yang diinginkan dan konfigurasi input sentuh. Persyaratan khusus aplikasi juga harus diperiksa, terutama ketika sistem menggunakan perangkat lunak khusus, perangkat keras tertanam, atau sistem operasi khusus.

Kalibrasi adalah langkah penting lainnya. Setelah menghubungkan sirkuit cetak fleksibel, atau FPC, ke pengontrol dan menghubungkan pengontrol ke host, ikuti prosedur pengaturan yang berlaku untuk mengkalibrasi koordinat sentuh. Konfirmasikan bahwa posisi sentuh yang ditampilkan sesuai dengan titik kontak fisik di seluruh area aktif.

Meskipun dokumentasi produk menjelaskan proses koneksi bebas driver, persyaratan pengaturan yang tepat mungkin berbeda tergantung platform host dan konfigurasi. Konfirmasikan instruksi yang berlaku sebelum mengintegrasikan foil ke dalam sistem produksi.

Merencanakan Ukuran Tampilan dan Tata Letak Fisik

Ukuran foil sentuh yang sesuai bergantung pada dimensi layar, jarak pandang, jumlah pengguna, dan ruang pemasangan yang tersedia.

Seri XTA tersedia dalam ukuran 32-, 40-, 42-, 43-, 46-, 47-, 49-, 55-, dan 65-inci, menggunakan format 16:9. Layar 32 inci mungkin cocok untuk stasiun interaktif kompak atau area kolaborasi yang lebih kecil, sementara format yang lebih besar dapat memberikan ruang tambahan untuk aktivitas simultan dan antarmuka yang lebih kompleks.

Namun, memilih layar yang lebih besar tidak serta merta meningkatkan kegunaan. Jika pengguna harus sering menjangkau layar, antarmuka harus diatur untuk meminimalkan gerakan yang tidak perlu. Kontrol yang paling sering digunakan harus ditempatkan dalam jangkauan yang nyaman, dan elemen interaktif harus tetap cukup besar untuk pemilihan yang andal.

Dimensi mekanis juga perlu diperiksa dengan cermat. Film sentuh harus sejajar dengan area aktif yang diinginkan, dan pengontrol serta FPC memerlukan ruang yang cukup di dalam unit display. Perutean kabel, akses untuk servis, dan metode pengamanan media harus disertakan dalam tinjauan desain.

Untuk proyek yang melibatkan dimensi, logo, atau layanan pemasangan yang disesuaikan, konfirmasikan opsi yang tersedia dengan pemasok sebelum menyelesaikan struktur penutup dan tampilan.

Mengelola Daya Tahan dan Persyaratan Lingkungan

Tampilan interaktif yang dipasang di ruang publik menghadapi kondisi pengoperasian yang berbeda dengan yang digunakan di ruang pertemuan terkontrol. Mereka mungkin sering terkena penanganan, sidik jari, prosedur pembersihan, dan kontak yang tidak disengaja.

Seri XTA mencantumkan perlindungan kedap air IP67, karakteristik tahan perusak, dan ketahanan terhadap polusi. Fitur-fitur ini mungkin relevan ketika mengevaluasi solusi sentuh untuk instalasi yang dapat dilihat oleh publik. Namun, tingkat perlindungan komponen sentuh tidak secara otomatis menentukan tingkat keseluruhan tampilan atau penutup. Perakitan akhir harus dievaluasi berdasarkan konstruksinya sendiri dan persyaratan pengujian yang berlaku.

Perawatan permukaan juga dapat dipilih sesuai dengan kebutuhan proyek. Opsi penyesuaian yang tersedia mencakup perawatan anti-silau (AG), anti-sidik jari (AF), dan anti-reflektif (AR). Masing-masing memiliki tujuan berbeda, jadi pilihannya harus mencerminkan kondisi pencahayaan, rutinitas pembersihan, dan persyaratan visual pemasangan.

Misalnya, layar interaktif yang menghadap pencahayaan sekitar yang kuat mungkin memerlukan pendekatan manajemen silau yang sesuai, sementara antarmuka publik yang sering digunakan mungkin memerlukan perhatian lebih besar terhadap visibilitas sidik jari dan prosedur pembersihan. Perlakuan yang dipilih harus diverifikasi pengaruhnya terhadap transparansi, kinerja sentuhan, dan tampilan keseluruhan dari rakitan akhir.

Mengevaluasi Pemasok Touch Foil untuk Proyek Integrasi

Proyek multi-sentuh yang sukses bergantung pada komponen sentuh serta manufaktur dan dukungan teknis di baliknya. Untuk OEM dan integrator sistem, poin evaluasi yang berguna mencakup konsistensi produk, kompatibilitas pengontrol, kemampuan penyesuaian, dokumentasi, dan kemampuan pemasok untuk mendukung pertanyaan instalasi.

ShenZhen GreenTouch Technology Co, Ltd. memproduksi produk-produk yang berhubungan dengan sentuhan, termasuk layar sentuh kapasitif dan resistif, bingkai sentuh inframerah, monitor sentuh, foil sentuh interaktif, dan PC sentuh all-in-one. Perusahaan melaporkan sertifikasi sistem manajemen mutu ISO 9001 dan sertifikasi sistem manajemen lingkungan ISO 14001. Sertifikasi terkait produk yang terdaftar mencakup CE, FCC, dan RoHS, tergantung pada produk yang berlaku.

GreenTouch juga melaporkan lokakarya laminasi bebas debu Kelas 1000, pengalaman dengan berbagai teknik pengikatan, lebih dari 20 insinyur teknis, dan pengembangan tahunan lebih dari 50 produk baru. Sumber daya manufaktur dan pengembangan ini relevan ketika menilai pemasok untuk proyek yang memerlukan dimensi khusus, perawatan permukaan, atau dukungan integrasi.

Sebelum mengonfirmasi desain, pembeli harus meminta spesifikasi yang relevan dengan ukuran foil yang mereka pilih, meninjau persyaratan pengontrol dan sistem host, dan mengatur pengujian sampel dengan media yang diinginkan. Evaluasi praktis harus mencakup keakuratan sentuhan, pengoperasian multi-titik, tampilan optik, kalibrasi, dan kesesuaian mekanis dari rakitan lengkap.

Mempraktikkan Sentuhan 20 Titik

Sentuhan PCAP dua puluh titik dapat memberikan landasan yang berguna untuk antarmuka interaktif yang besar, namun nilai praktisnya bergantung pada bagaimana keseluruhan sistem dirancang. Jumlah titik sentuh, perilaku perangkat lunak, kompatibilitas media, karakteristik respons, dan kualitas instalasi semuanya berkontribusi terhadap pengalaman pengguna.

Interactive Touch Foil 32 hingga 65 Inci (Seri XTA)  menggabungkan struktur PET transparan tipis, dukungan sentuhan 20 titik, waktu respons kurang dari 8 milidetik, dan kompatibilitas dengan kaca, akrilik, dan polikarbonat. Ukuran yang tersedia dan opsi penyesuaian menjadikannya layak untuk dievaluasi untuk jendela interaktif, papan reklame digital, tampilan pendidikan, dan antarmuka kolaboratif.

Untuk produsen peralatan dan integrator, titik awal yang paling efektif adalah menentukan interaksi pengguna yang diinginkan, memilih tampilan dan media yang sesuai, serta memvalidasi pengontrol dan perangkat lunak secara bersamaan. Langkah-langkah ini membantu mengubah spesifikasi sentuh menjadi sistem interaktif yang praktis dan dapat dipelihara.

Untuk kebutuhan spesifik proyek, GreenTouch dapat dikonsultasikan mengenai ukuran yang tersedia, opsi penyesuaian, metode pemasangan, dan pertimbangan kompatibilitas. Meninjau detail ini sebelum produksi membantu memastikan bahwa foil sentuh Seri XTA yang dipilih sesuai dengan desain fisik dan pengalaman pengguna yang diinginkan.
