Mengintegrasikan Monitor Sentuh 4K 32 Inci dengan HDMI dan DisplayPort

Saat mengintegrasikan layar sentuh besar ke stasiun kerja industri, sistem informasi interaktif, atau perangkat kontrol komersial, memilih tampilan yang tepat hanyalah sebagian dari pekerjaan. Insinyur juga perlu memastikan bagaimana sinyal video ditransmisikan, bagaimana input sentuhan mencapai komputer host, dan bagaimana kabel masuk ke dalam enclosure. Jika detail ini diabaikan, bahkan tampilan resolusi tinggi pun memerlukan pekerjaan teknis tambahan sebelum siap diproduksi.

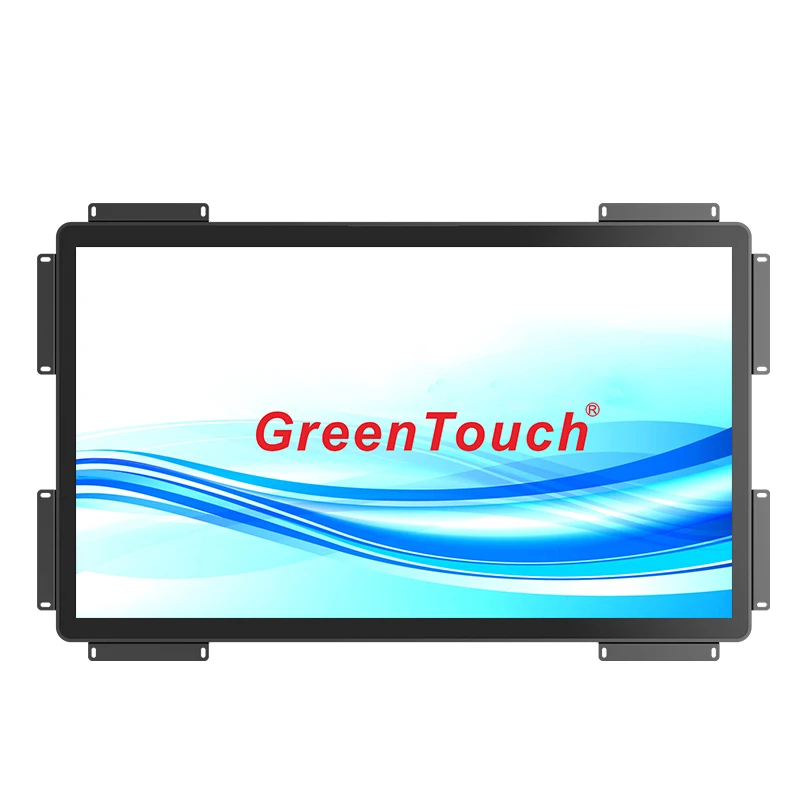

Monitor Layar Sentuh UHD 4K 32 Inci dari GreenTouch menggabungkan layar 3840 × 2160 dengan proyeksi sentuhan kapasitif 10 titik dan beberapa opsi koneksi. Dua port HDMI, DisplayPort (DP), koneksi USB, dan antarmuka USB Tipe-B menyediakan beberapa opsi untuk menyambungkan monitor ke sistem host. Memahami peran setiap antarmuka membantu pengembang peralatan merencanakan instalasi praktis dan menghindari masalah integrasi umum.

Memahami Antarmuka Video dan Sentuh

Sebelum menyambungkan monitor layar sentuh, penting untuk membedakan antara transmisi video dan komunikasi sentuh. Fungsi-fungsi ini bekerja sama, namun tidak harus menggunakan kabel yang sama.

HDMI dan DisplayPort mengirimkan sinyal video dari komputer atau sumber lain yang kompatibel ke monitor. Mereka memungkinkan perangkat host mengeluarkan desktop, antarmuka aplikasi, gambar, dan konten visual lainnya pada resolusi dan kecepatan refresh yang didukung.

USB memiliki tujuan berbeda dalam instalasi monitor sentuh pada umumnya. Koneksi USB membawa input sentuh dari pengontrol sentuh monitor ke komputer host. Saat pengguna menyentuh tombol atau menggerakkan jari melintasi layar, pengontrol sentuh memproses input dan mengomunikasikan koordinat terkait ke sistem yang terhubung.

Untuk monitor sentuh 4K 32 inci, antarmuka yang terdaftar mencakup dua port HDMI, satu koneksi DisplayPort, USB, USB Tipe-B, dan output earphone. Fungsi sebenarnya dari setiap konektor USB harus dikonfirmasi berdasarkan diagram koneksi produk dan panduan pengguna sebelum memasang kabel ke sistem.

Titik awal yang berguna adalah dengan mengidentifikasi tiga hal: output video yang tersedia di komputer host, koneksi input yang didukung monitor, dan koneksi USB yang diperlukan untuk fungsionalitas sentuh. Memeriksa detail ini sebelum membeli kabel dapat mengurangi adaptor yang tidak diperlukan dan menyederhanakan pemasangan.

Memilih Antara HDMI dan DisplayPort

HDMI dan DisplayPort keduanya banyak digunakan untuk menyambungkan layar resolusi tinggi ke komputer dan sistem tertanam. Tidak ada antarmuka yang boleh dipilih semata-mata karena tampilannya lebih canggih. Pilihan yang tepat bergantung pada kemampuan perangkat host, input monitor, resolusi yang diperlukan, dan pemasangan kabel.

HDMI umumnya ditemukan di komputer desktop, laptop, pemutar media, dan banyak perangkat komputasi komersial. Akan lebih mudah jika sistem host sudah menyediakan output HDMI yang kompatibel dan instalasi tidak memerlukan adaptor konversi.

DisplayPort juga umum digunakan pada stasiun kerja profesional, komputer yang dilengkapi grafis, dan beberapa platform komputasi industri. Ini mungkin merupakan pilihan yang lebih disukai ketika host menyediakan output DisplayPort yang sesuai dan desain sistem sudah didasarkan pada antarmuka tersebut.

Monitor GreenTouch mendukung koneksi HDMI dan DP, memberikan fleksibilitas integrator saat bekerja dengan konfigurasi host yang berbeda. Namun kehadiran konektor ini tidak berarti setiap komputer yang terhubung akan secara otomatis menghasilkan output 3840×2160 pada kecepatan refresh yang diinginkan. Perangkat keras grafis, versi keluaran, spesifikasi kabel, kemampuan masukan monitor, dan pengaturan sistem operasi semuanya perlu dipertimbangkan.

Misalnya, stasiun kerja yang digunakan untuk menampilkan gambar teknik mungkin memerlukan resolusi desktop 4K penuh untuk menampilkan elemen antarmuka secara detail. Sebelum menyelesaikan sambungan, teknisi harus memastikan bahwa komputer mendukung mode keluaran yang diperlukan dan bahwa kabel yang dipilih dapat membawanya dengan andal.

Untuk instalasi produksi, ada baiknya juga menguji panjang kabel sebenarnya dan pengaturan perutean. Sambungan yang berfungsi dengan kabel pendek di meja laboratorium mungkin berperilaku berbeda ketika disalurkan melalui penutup mesin atau saluran kabel bersama peralatan lainnya.

Menghubungkan Monitor Sentuh 4K Langkah demi Langkah

Proses integrasi langsung dimulai dengan koneksi video, diikuti dengan koneksi sentuh dan uji fungsional lengkap.

Pertama, periksa komputer host dan pilih output video yang kompatibel. Hubungkan kabel HDMI atau DisplayPort antara host dan input monitor yang sesuai. Jika sistem menggunakan dua port HDMI, konfirmasikan input mana yang terhubung daripada berasumsi monitor secara otomatis memilih sumber yang diinginkan.

Kedua, sambungkan antarmuka sentuh monitor ke host menggunakan koneksi USB yang ditentukan untuk komunikasi sentuh. Kabel video saja tidak dianggap menyediakan fungsionalitas sentuh. Dalam pengaturan umum, sambungan video menampilkan antarmuka komputer sementara sambungan USB memungkinkan komputer menerima peristiwa sentuhan.

Ketiga, nyalakan host dan monitor sesuai dengan instruksi pabrik. Buka pengaturan tampilan sistem operasi dan verifikasi bahwa monitor terdeteksi pada resolusi yang diinginkan. Jika gambar tampak melebar, terpotong, atau tidak jelas, periksa resolusi keluaran, konfigurasi skala, dan sumber masukan yang dipilih.

Keempat, uji operasi sentuh. Pilih beberapa kontrol di dekat bagian tengah, tepi, dan sudut area tampilan aktif. Konfirmasikan bahwa kursor atau respons aplikasi sesuai dengan lokasi sentuhan sebenarnya. Jika input sentuh tidak tersedia, periksa koneksi USB, deteksi perangkat host, persyaratan pengontrol, dan pengaturan sistem yang relevan.

Terakhir, restart sistem dan ulangi pengujian. Ini membantu mengidentifikasi masalah koneksi atau startup yang mungkin tidak muncul selama instalasi pertama.

Mengikuti urutan ini memudahkan untuk menentukan apakah masalah berasal dari jalur video, komunikasi sentuh, konfigurasi sistem, atau instalasi fisik.

Memaksimalkan Resolusi 3840 × 2160

Monitor UHD 32 inci memberikan resolusi 3840 × 2160 piksel, memberikan sistem host ruang kerja yang besar untuk konten mendetail. Dibandingkan dengan Full HD pada 1920×1080, 4K UHD menyediakan piksel empat kali lebih banyak.

Jumlah piksel tambahan ini dapat berguna dalam aplikasi yang menampilkan beberapa panel informasi, diagram detail, gambar teknis, dasbor pemantauan, atau gambar beresolusi tinggi. Operator dapat bekerja dengan lebih banyak informasi visual pada satu layar, bergantung pada desain aplikasi dan skala sistem operasi.

Namun, resolusi yang lebih tinggi juga menimbulkan pertimbangan integrasi. Beberapa aplikasi lama dirancang untuk tampilan beresolusi lebih rendah dan mungkin menggunakan teks atau kontrol kecil saat ditampilkan pada 4K. Insinyur harus memeriksa skala antarmuka, ukuran font, dan perilaku aplikasi pada resolusi target.

Kemampuan warna yang ditentukan monitor ini mencakup 99% sRGB, 95% DCI-P3, dan dukungan untuk 1,07 miliar warna tampilan. HDR juga terdaftar sebagai fitur. Spesifikasi ini mungkin relevan bila instalasi melibatkan inspeksi visual mendetail, konten grafis yang kaya, atau alur kerja yang sensitif terhadap warna. Hasil sebenarnya bergantung pada konten sumber, konfigurasi perangkat lunak, dan kinerja monitor yang diukur.

Untuk aplikasi yang dioperasikan dengan sentuhan, resolusi dan kegunaan perlu dievaluasi bersama. Antarmuka yang mendetail hanya berguna jika operator dapat membaca kontennya dan memilih kontrol dengan nyaman. Menguji aplikasi sebenarnya pada Monitor Layar Sentuh UHD 4K 32 Inci sebelum penerapan dapat mengungkap masalah penskalaan dan interaksi di awal siklus pengembangan.

Mengintegrasikan Sentuhan Kapasitif 10 Titik

Monitor ini mendukung proyeksi sentuhan kapasitif hingga 10 titik sentuh. Hal ini memungkinkan aplikasi mengenali beberapa kontak secara bersamaan, asalkan sistem operasi host dan perangkat lunak mendukung perilaku multisentuh yang diperlukan.

Untuk antarmuka kontrol, multitouch dapat mendukung gerakan seperti zoom, memutar konten yang kompatibel, atau berinteraksi dengan beberapa titik secara bersamaan. Dalam aplikasi kolaboratif atau interaktif, beberapa titik sentuh juga berguna untuk menggambar, membuat anotasi, dan memanipulasi objek visual.

Meskipun demikian, dukungan perangkat keras 10 titik tidak secara otomatis menjamin bahwa setiap aplikasi akan menggunakan sepuluh titik tersebut. Pengontrol host, sistem operasi, driver, dan perangkat lunak aplikasi harus bekerja sama untuk memberikan perilaku yang diinginkan.

Selama integrasi, uji fungsi sentuh yang benar-benar akan digunakan oleh produk jadi. Jika aplikasi hanya memerlukan pemilihan satu titik, konfirmasikan respons yang andal di seluruh area aktif. Jika bergantung pada gerakan multisentuh, verifikasi kontak simultan, pengenalan gerakan, dan perilaku interaksi dalam perangkat lunak target.

Penting juga untuk menguji monitor pada posisi pemasangan terakhirnya. Cara operator mendekati layar, sudut tampilan, dan penempatan kontrol di sekitarnya dapat memengaruhi kegunaan praktis.

Perencanaan Perutean Kabel dan Pemasangan Fisik

Kompatibilitas antarmuka hanyalah salah satu bagian dari instalasi yang berhasil. Perutean kabel, jarak bebas konektor, dan akses pemasangan harus disertakan dalam desain mekanis.

GreenTouch menetapkan bahwa sambungan monitor diposisikan di bagian belakang dan menghadap ke bawah. Pengaturan ini dapat berguna ketika merencanakan instalasi dimana kabel harus mengikuti bagian belakang layar daripada memanjang langsung ke luar. Meski begitu, penutup yang telah selesai harus memberikan jarak yang cukup untuk konektor, tekukan kabel, dan akses perawatan.

Sebelum membuat struktur pemasangan, tinjau gambar mekanis monitor dan konfirmasikan lokasi semua port. Berikan ruang yang cukup untuk menyambungkan dan melepaskan kabel HDMI, DisplayPort, dan USB tanpa memberikan tekanan berlebihan pada konektor.

Jika beberapa kabel berjalan bersamaan, kencangkan dengan benar dan hindari tikungan tajam atau ketegangan yang tidak perlu. Pada peralatan industri, pertimbangkan apakah getaran, servis berulang, atau pergerakan komponen di sekitar dapat memengaruhi sambungan kabel seiring waktu.

Monitor ini juga mendukung perilaku menghidupkan atau mematikan daya otomatis yang dapat dikonfigurasi berdasarkan keberadaan arus atau sinyal video, sesuai dengan informasi produk. Integrator harus mengonfirmasi kondisi pemicuan yang tepat dan pengaturan yang tersedia dengan pabrikan sebelum memasukkan fungsi ini ke dalam rangkaian manajemen daya.

Mempertimbangkan Perlindungan Panel Depan di Lingkungan Industri

Layar sentuh yang dipasang di bengkel, area produksi, atau ruang peralatan mungkin terkena debu, cipratan air, dan benturan yang tidak disengaja. Oleh karena itu, tingkat perlindungan yang diperlukan harus dipertimbangkan bersamaan dengan konektivitas dan kinerja tampilan.

Monitor GreenTouch 32 inci menetapkan perlindungan panel depan IP65 dan peringkat IK08 untuk panel depan. Peringkat ini menangani berbagai aspek perlindungan: IP65 berkaitan dengan masuknya debu dan pancaran air dalam kondisi pengujian yang ditentukan, sedangkan IK08 berkaitan dengan ketahanan terhadap benturan mekanis dalam pengujian standar.

Spesifikasi ini tidak boleh diartikan sebagai bukti bahwa setiap bagian dari sistem yang dirakit memiliki perlindungan yang sama. Konektor belakang, titik masuk kabel, sambungan pemasangan, dan desain penutup dapat mempengaruhi perlindungan keseluruhan pemasangan.

Jika monitor akan dipasang di area produksi yang berdebu atau di dekat operasi pembersihan peralatan, konfirmasikan persyaratan lingkungan dengan pemasok. Metode pemasangan dan penutup di sekelilingnya harus dirancang untuk mempertahankan perlindungan panel depan yang diharapkan.

Perawatan permukaan opsional mencakup perawatan anti-silau (AG), anti-refleksi (AR), anti-sidik jari (AF), dan antibakteri. Hasil akhir yang sesuai bergantung pada pencahayaan, prosedur pembersihan, interaksi pengguna, dan persyaratan spesifik aplikasi. Pembeli harus mengonfirmasi perawatan mana yang tersedia untuk konfigurasi pilihan mereka.

Bekerja dengan GreenTouch pada Persyaratan Integrasi

ShenZhen GreenTouch Technology Co., Ltd. adalah produsen produk sentuh yang menawarkan layar sentuh kapasitif dan resistif, bingkai sentuh inframerah, monitor sentuh, dan komputer sentuh terintegrasi. Kemampuan manufakturnya mencakup bengkel laminasi bebas debu Kelas 1.000, berbagai proses pengikatan, dan bengkel produksi standar seluas 5.000 meter persegi.

Untuk pengembang peralatan OEM, mendiskusikan persyaratan integrasi dengan produsen sebelum produksi dapat membantu memperjelas fungsi antarmuka, dimensi mekanis, pengaturan kabel, dan kondisi pengoperasian yang didukung. GreenTouch mencantumkan CE, FCC, RoHS, CB, EMC, HDMI, CCC, IP65, dan IK08 di antara sertifikasi atau spesifikasi terkait kepatuhan yang terkait dengan monitor ini. Pembeli harus memverifikasi dokumentasi yang berlaku dan cakupannya untuk model dan konfigurasi yang tepat.

Sebelum menyetujui monitor untuk suatu proyek, siapkan daftar periksa yang mencakup komputer host, input video yang dipilih, koneksi sentuh USB, resolusi target, kompatibilitas perangkat lunak, izin pemasangan, dan kondisi lingkungan. Menguji sistem secara keseluruhan lebih berguna daripada memvalidasi tampilan secara terpisah karena produk akhir bergantung pada semua komponen yang bekerja bersama.

Monitor Layar Sentuh UHD 4K 32 Inci menggabungkan visual UHD, sentuhan kapasitif 10 titik, konektivitas HDMI dan DisplayPort, serta perlindungan panel depan tertentu dalam satu solusi tampilan. Dengan memeriksa jalur video, komunikasi sentuh, tata letak kabel, dan persyaratan sistem sejak dini, produsen peralatan dapat menyederhanakan integrasi dan mengidentifikasi potensi masalah kompatibilitas sebelum desain mencapai produksi.
