Film ITO dan Kaca ITO dalam Layar Sentuh Resistif 4-Kawat: Pemilihan dan Kinerja Material

Performa panel sentuh tidak hanya bergantung pada pengontrol atau perangkat lunak yang berjalan di belakang layar. Bahan di dalam panel sentuh juga memengaruhi seberapa andal panel tersebut mendeteksi masukan, seberapa baik panel tersebut bertahan dalam penggunaan berulang, dan seberapa konsisten kinerjanya di lingkungan kerja yang berbeda. Bagi produsen peralatan, memahami pilihan material ini merupakan bagian penting dalam merancang antarmuka sentuh yang dapat diandalkan.

Dalam layar sentuh resistif empat kawat, indium tin oxide (ITO) menyediakan permukaan konduktif yang diperlukan untuk mendeteksi sentuhan melalui tekanan fisik. Lapisan konduktif dapat disusun menggunakan film ITO dan kaca ITO atau dua film berlapis ITO, tergantung pada desain panel. Setiap struktur memiliki karakteristik yang mempengaruhi konstruksi mekanis, kinerja permukaan, dan persyaratan integrasi. Memilih konfigurasi yang tepat membantu perancang peralatan mencocokkan panel sentuh dengan aplikasi yang diinginkan daripada hanya mengandalkan ukuran layar saja.

Memahami Film ITO dan Kaca ITO pada Panel Sentuh Resistif

ITO adalah bahan konduktif transparan yang banyak digunakan pada komponen sensitif sentuhan. Hal ini memungkinkan permukaan untuk mengirimkan cahaya tampak sambil memberikan sifat listrik yang diperlukan untuk mendeteksi kontak. Pada panel sentuh resistif empat kabel, dua lapisan konduktif dipisahkan oleh celah kecil. Saat pengguna menekan layar, lapisan-lapisan tersebut melakukan kontak, memungkinkan pengontrol menentukan posisi sentuhan dari perubahan tegangan listrik.

Salah satu struktur umum menggabungkan film berlapis ITO dengan lapisan kaca berlapis ITO. Yang lain menggunakan film ITO pada kedua permukaan konduktif. Meskipun kedua pengaturan mengikuti prinsip dasar penginderaan resistif yang sama, konstruksi fisiknya berbeda.

Lapisan film ITO memberikan permukaan konduktif fleksibel yang dapat membelok di bawah tekanan. Lapisan kaca ITO memberikan dasar kaku yang menopang struktur panel. Oleh karena itu, kombinasi film dan kaca merupakan pilihan praktis untuk peralatan yang memerlukan penyangga kokoh dan permukaan atas yang sensitif terhadap tekanan.

Konstruksi film-dan-film menggunakan substrat fleksibel di kedua sisi. Kesesuaiannya bergantung pada persyaratan mekanis peralatan, perlakuan permukaan, dan kondisi pengoperasian yang diinginkan. Tidak ada satu pun struktur yang boleh dianggap unggul secara universal; pilihan yang tepat bergantung pada desain panel sentuh secara keseluruhan.

Bagi pembeli yang mengevaluasi Layar Sentuh Resistif 10,4 hingga 22 Inci (4 Kawat) , mengonfirmasi konstruksi lapisan pada tahap spesifikasi membantu mencegah ketidaksesuaian antara panel sentuh dan penutup peralatan.

Bagaimana Struktur Material Mempengaruhi Kinerja Sentuhan

Lapisan konduktif bekerja sama untuk mencatat masukan fisik, namun kinerja panel secara keseluruhan juga bergantung pada kualitas bahan, sambungan listrik, jarak, dan perakitan.

Dalam operasi normal, tekanan membuat permukaan konduktif bersentuhan pada titik tertentu. Pengontrol mengukur perubahan listrik yang dihasilkan dan mengubahnya menjadi koordinat. Perilaku kelistrikan yang stabil dan konstruksi mekanis yang konsisten membantu sistem mencatat masukan dengan dapat diprediksi.

Beberapa faktor perlu mendapat perhatian selama evaluasi teknis:

• Konsistensi lapisan konduktif: Variasi lapisan konduktif dapat mempengaruhi perilaku listrik di seluruh area aktif.

• Jarak lapisan: Pemisahan antara permukaan konduktif harus memungkinkan pengoperasian normal sekaligus mencegah kontak yang tidak diinginkan saat layar tidak ditekan.

• Kondisi permukaan: Goresan, kontaminasi, dan cacat lapisan dapat mempengaruhi kegunaan dan dapat mengganggu kondisi layanan yang diinginkan.

• Pengikatan dan penyelarasan: Perakitan yang tidak konsisten dapat menyebabkan kinerja tidak merata atau cacat yang terlihat.

• Kompatibilitas pengontrol: Panel sentuh harus berfungsi dengan pengontrol yang dipilih dan konfigurasi input sistem host.

Faktor-faktor ini harus dievaluasi bersama-sama dan bukannya memperlakukan pemilihan material ITO sebagai keputusan yang terisolasi. Media yang dipilih dengan baik tidak dapat mengimbangi ikatan yang buruk, pengaturan pengontrol yang tidak sesuai, atau desain struktur pemasangan yang salah.

Struktur Film-dan-Kaca dan Film-dan-Film: Perbedaan Praktis

Pilihan antara konstruksi film-dan-kaca dan film-dan-film harus dimulai dengan persyaratan mekanis dari peralatan jadi.

Konstruksi film dan kaca memberikan lapisan kaca yang kaku dan lapisan konduktif atas yang fleksibel. Pengaturan ini biasanya dipertimbangkan ketika desainer membutuhkan struktur panel yang stabil dengan input sentuhan berbasis tekanan. Substrat kaca juga menciptakan persyaratan khusus untuk ketebalan, penanganan, dan dukungan mekanis.

Konstruksi film-dan-film menggunakan substrat fleksibel di kedua sisi. Tergantung pada desainnya, ini mungkin cocok untuk proyek dengan prioritas mekanis atau struktural yang berbeda. Namun, fleksibilitasnya tidak serta merta membuatnya lebih tahan lama atau cocok untuk setiap casing.

Saat membandingkan keduanya, pengembang peralatan harus mempertimbangkan pertanyaan-pertanyaan berikut:

• Apakah pemasangan memerlukan dukungan yang kaku atau tingkat fleksibilitas struktural tertentu?

• Berapa ketebalan panel yang diijinkan dan toleransi pemasangan?

• Apakah permukaan sentuh akan terkena kontak berulang kali, pembersihan, atau potensi abrasi?

• Apakah proyek tersebut memerlukan hasil akhir matte, perawatan anti-silau, atau perawatan cincin anti-Newton?

• Apakah ada persyaratan optik atau kelistrikan tertentu yang harus diverifikasi sebelum produksi?

Jawabannya membantu mempersempit konstruksi yang sesuai dan mengidentifikasi detail mana yang memerlukan konfirmasi dengan pabrikan. Pemilihan bahan harus didasarkan pada perakitan lengkap dan bukan asumsi bahwa satu media lebih baik dalam segala keadaan.

Pelapisan Permukaan dan Perlindungan Terhadap Pemakaian Sehari-hari

Lapisan ITO hanyalah bagian dari sistem material. Permukaan luar juga memengaruhi kinerja layar sentuh resistif selama pengoperasian sehari-hari.

Kontak jari yang berulang-ulang, masukan stylus, pembersihan, dan kontak yang tidak disengaja dengan benda di sekitar secara bertahap dapat memengaruhi permukaan sentuh. Lapisan keras yang sesuai membantu mengatasi keausan permukaan, sedangkan lapisan matte atau perawatan anti-silau dapat dipilih sesuai dengan kebutuhan visual dan operasional peralatan.

Seri Layar Sentuh Resistif 10,4 hingga 22 Inci (4 Kawat) menawarkan opsi perawatan permukaan yang melibatkan lapisan keras matte dan perawatan cincin anti-Newton. Fitur-fitur ini mengatasi permasalahan yang berbeda: lapisan keras dikaitkan dengan perlindungan permukaan, sementara perawatan cincin anti-Newton membantu mengurangi pola interferensi yang mungkin muncul di antara permukaan yang berjarak dekat.

Spesifikasi produk juga mengidentifikasi kekerasan pensil 3H menurut ASTM D3363. Kekerasan pensil adalah indikasi ketahanan terhadap penandaan permukaan berdasarkan kondisi tertentu. Ini tidak boleh diartikan sebagai jaminan terhadap setiap jenis goresan, benturan, atau metode pembersihan yang bersifat abrasif.

Untuk peralatan yang digunakan di area produksi, laboratorium, atau lingkungan komersial, metode pembersihan dan frekuensi kontak yang dimaksudkan harus dipertimbangkan saat menentukan permukaan akhir. Pembeli juga harus memastikan apakah hasil akhir yang dibutuhkan adalah standar atau perlu disesuaikan untuk proyek tersebut.

Kondisi Lingkungan dan Penyegelan Panel

Panel sentuh industri dapat dipasang di lingkungan yang terdapat debu, minyak, air, atau kelembapan. Kondisi ini membuat desain panel secara keseluruhan menjadi penting, terutama bila antarmuka sentuh merupakan bagian dari kabinet kontrol atau mesin tertutup.

Teknologi sentuh resistif mendeteksi masukan melalui tekanan, yang berguna untuk peralatan yang harus menerima berbagai bentuk masukan fisik. Namun, kemampuan untuk beroperasi di lingkungan yang terkontaminasi tidak hanya bergantung pada prinsip penginderaan. Kondisi permukaan, penyegelan, pemasangan, perutean kabel, dan desain penutup semuanya berkontribusi pada hasil akhir.

Informasi produk untuk seri empat kabel GreenTouch mengidentifikasi opsi penyegelan yang terkait dengan persyaratan NEMA 4, 4X, dan 12. Pembeli harus mengonfirmasi konfigurasi model yang tepat, pengaturan pemasangan, dan dokumentasi pengujian atau kepatuhan yang berlaku sebelum menentukan tingkat perlindungan untuk peralatan jadi. Kemampuan yang dinyatakan pada panel sentuh tidak boleh secara otomatis dianggap sebagai sertifikasi keseluruhan mesin atau penutupnya.

Penyesuaian lingkungan juga dapat mencakup persyaratan suhu tinggi, kelembaban tinggi, dan anti-UV. Hal ini harus didiskusikan di awal proses desain sehingga pabrikan dapat memastikan konstruksi, material, dan persyaratan validasi yang tersedia.

Mencocokkan Ukuran Layar dengan Desain Peralatan

Konstruksi material hanyalah salah satu bagian dari pemilihan panel sentuh. Dimensi layar dan rasio aspek juga harus sesuai dengan tata letak mekanis peralatan dan antarmuka pengguna.

Rentang GreenTouch mencakup berbagai ukuran mulai dari sekitar 10,4 inci hingga 22 inci, dengan konfigurasi tersedia dalam rasio aspek 4:3, 16:9, dan 16:10. Opsi umum mencakup panel 10,4 inci, 12,1 inci, 15 inci, 17 inci, 19 inci, 21,5 inci, dan 22 inci, tergantung pada model dan konfigurasi tertentu.

Panel 4:3 mungkin sesuai dengan peralatan yang dirancang dengan tata letak tampilan yang lebih tradisional. Panel 16:9 mungkin cocok untuk antarmuka yang lebih luas, sedangkan panel 16:10 dapat memberikan keseimbangan berbeda antara ruang kerja horizontal dan vertikal. Ini adalah pertimbangan tata letak dan bukan aturan tetap, sehingga pilihan akhir harus mengikuti persyaratan tampilan, penutup, dan perangkat lunak.

Sebelum melakukan pemesanan, teknisi harus memastikan area sentuh aktif, dimensi keseluruhan, toleransi pemasangan, lokasi outlet FPC, rute kabel, dan ketebalan kaca. Detail ini dapat memengaruhi kompatibilitas mekanis meskipun dua panel memiliki ukuran diagonal nominal yang sama.

Kompatibilitas Pengontrol dan Integrasi Sistem

Panel sentuh yang dipilih dengan benar juga harus berkomunikasi secara andal dengan sistem target. Layar sentuh resistif empat kabel GreenTouch dapat diintegrasikan dengan pengontrol dan platform host yang sesuai yang menjalankan Windows, Android, atau Linux.

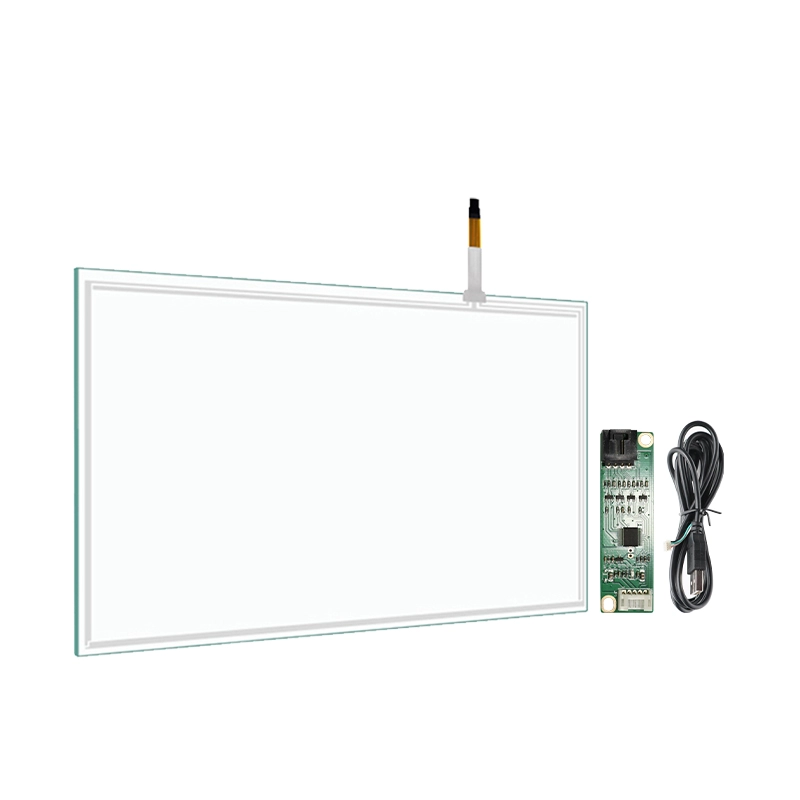

Proses penyambungan yang dijelaskan untuk seri produk ini melibatkan penyambungan kabel pita ekstensi ke papan driver, penyambungan kabel layar sentuh, dan kemudian penyambungan papan driver melalui USB. Pengaturan pastinya bergantung pada pengontrol yang disediakan dan konfigurasi proyek, sehingga diagram koneksi untuk model yang dipilih harus diikuti selama instalasi.

Pemeriksaan kompatibilitas harus mencakup antarmuka pengontrol, dukungan driver, pemetaan koordinat, orientasi pemasangan, dan penanganan input sistem host. Panel yang kompatibel secara elektrik mungkin masih memerlukan konfigurasi agar sesuai dengan sistem koordinat aplikasi atau orientasi layar fisik.

Untuk proyek OEM, ada baiknya untuk mengonfirmasi detail ini sebelum menyelesaikan enklosur atau memesan jumlah produksi. Pendekatan ini mengurangi risiko perubahan tahap akhir yang melibatkan kabel, konektor, atau komponen pemasangan.

Pertimbangan Kualitas Manufaktur dan Inspeksi

Kinerja panel sentuh resistif bergantung pada pemilihan material dan konsistensi produksi. Kualitas pelapisan, penanganan media, kondisi ikatan, dan prosedur pemeriksaan dapat mempengaruhi keseragaman produk jadi.

ShenZhen GreenTouch Technology Co., Ltd. memproduksi produk sentuh termasuk layar sentuh resistif dan kapasitif, bingkai sentuh inframerah, monitor sentuh, dan sistem all-in-one yang mendukung sentuhan. Perusahaan melaporkan memiliki bengkel laminasi bebas debu Kelas 1.000, kemampuan pengikatan yang mencakup laminasi penuh G+G, G+FF, dan TP+LCM, dan bengkel produksi standar dengan luas sekitar 5.000 meter persegi.

Kemampuan ini relevan ketika mengevaluasi cara produsen menangani perakitan dan produksi panel. GreenTouch juga melaporkan sertifikasi sistem manajemen mutu ISO 9001 dan sistem manajemen lingkungan ISO 14001, serta cakupan sertifikasi produk yang mencakup CE, FCC, dan RoHS untuk produk yang berlaku.

Saat membandingkan produsen, pembeli harus meminta informasi yang berhubungan langsung dengan proyek mereka: cakupan inspeksi, kriteria penerimaan, validasi sampel, konsistensi batch, dan dokumentasi untuk konfigurasi yang dipilih. Kemampuan umum pabrik merupakan latar belakang yang berguna, namun verifikasi model spesifik tetap penting.

Menentukan Panel Sentuh Resistif Empat Kawat Kanan

Proses seleksi yang andal dimulai dengan persyaratan peralatan yang sebenarnya. Insinyur harus mengidentifikasi struktur substrat, perlakuan permukaan, dimensi, antarmuka, kondisi lingkungan, dan perkiraan penggunaan sebelum meminta sampel atau penawaran.

Daftar periksa berikut dapat membantu mengatur spesifikasi:

• Struktur bahan: Film ITO ditambah kaca ITO, atau film ITO ditambah film ITO.

• Ukuran dan rasio aspek: Cocokkan area aktif dan dimensi mekanis dengan peralatan.

• Permukaan akhir: Konfirmasikan opsi lapisan keras, matte atau anti-silau, dan persyaratan cincin anti-Newton.

• Antarmuka kelistrikan: Verifikasi pengontrol, posisi outlet FPC, pengaturan kabel, dan sistem host.

• Persyaratan lingkungan: Tentukan suhu, kelembapan, paparan sinar UV, kondisi pembersihan, dan kebutuhan penyegelan yang berlaku.

• Validasi: Konfirmasikan metode pengujian, kriteria inspeksi, dan dokumen pendukung yang diperlukan untuk persetujuan.

Untuk proyek dengan persyaratan mekanis atau lingkungan khusus, GreenTouch menawarkan opsi penyesuaian yang mencakup tampilan, antarmuka kelistrikan, desain struktural, ketebalan kaca, dan lokasi outlet kabel. Pembeli harus memberikan gambar dan kondisi pengoperasian sedini mungkin agar desain yang diusulkan dapat ditinjau sebelum produksi.

Layar Sentuh Resistif yang tepat 10,4 hingga 22 Inci (4 Kawat) bukan sekadar panel yang sesuai dengan ukuran diagonal yang diperlukan. Ini adalah konfigurasi yang lapisan konduktif, perlakuan permukaan, pengontrol, dan detail pemasangannya bekerja sama dalam peralatan jadi. Dengan mengevaluasi elemen-elemen ini sebagai suatu sistem yang lengkap, produsen peralatan dapat membuat keputusan material yang lebih tepat dan mengurangi masalah integrasi yang dapat dihindari.
