VESA 75 × 75 vs 100 × 100 mm: Kompatibilitas Pemasangan untuk Tampilan Bingkai Tertutup

Monitor layar sentuh mungkin sesuai dengan area tampilan yang tersedia namun tetap menimbulkan masalah pemasangan jika lubang pemasangannya tidak cocok dengan braket atau penutup peralatan. Untuk proyek OEM, ketidakcocokan ini dapat menyebabkan pelat adaptor tambahan, pemesinan tambahan, waktu perakitan lebih lama, dan perawatan lebih rumit. Memeriksa pola pemasangan VESA sejak dini membantu perancang peralatan menghindari masalah ini sebelum monitor diintegrasikan ke dalam sistem yang sudah jadi.

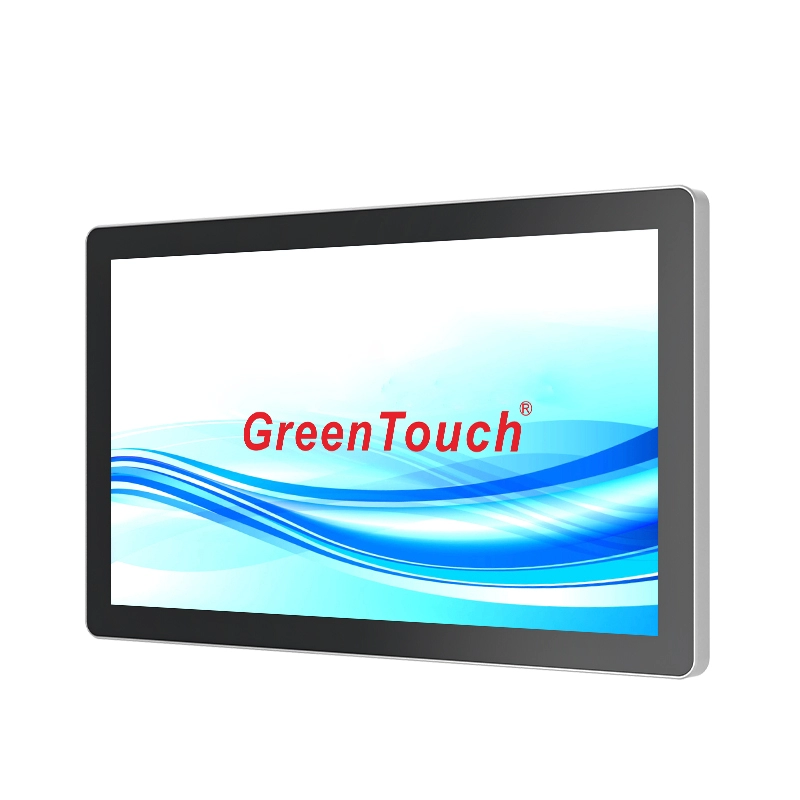

Dua pola pemasangan yang umum dipertimbangkan untuk layar kompak dan berukuran sedang adalah 75 × 75 mm dan 100 × 100 mm. Meskipun perbedaan antara keduanya hanya 25 mm di setiap arah, keduanya tidak dapat dipertukarkan tanpa memeriksa perangkat keras pemasangan. Monitor Sentuh Bingkai Tertutup 7-27 Inci (Seri 3A) mendukung kedua pola pemasangan, memberikan fleksibilitas lebih bagi produsen peralatan saat merancang terminal yang dipasang di dinding, stasiun kerja desktop, dan antarmuka sentuh tertanam.

Pengertian VESA 75×75 mm dan 100×100 mm

Pola pemasangan VESA menentukan jarak antara bagian tengah lubang pemasangan di bagian belakang layar. Pola 75 × 75 mm memiliki empat lubang yang disusun berbentuk persegi berukuran 75 mm di setiap sisinya. Pola 100×100 mm menggunakan susunan yang sama, namun jarak antar pusat lubang yang berdekatan adalah 100 mm.

Pengukuran ini menggambarkan jarak lubang, bukan dimensi keseluruhan monitor. Layar dengan layar lebih besar tidak secara otomatis menggunakan pola pemasangan yang lebih besar, dan dua monitor dengan ukuran layar yang sama mungkin memiliki konfigurasi pemasangan yang berbeda.

Oleh karena itu, langkah pertama dalam memilih braket adalah memastikan jarak lubang monitor yang sebenarnya daripada memperkirakan kompatibilitas dari ukuran atau tampilan layar. Perancang juga harus memeriksa spesifikasi sekrup, kedalaman pemasangan, tingkat beban braket, dan jarak bebas di sekitar penutup belakang. Pola VESA merupakan titik awal yang penting, namun hanya salah satu bagian dari antarmuka mekanis.

Kapan Memilih 75 × 75 mm atau 100 × 100 mm

Pola pemasangan yang sesuai bergantung pada tampilan, struktur pendukung, dan lingkungan pemasangan.

Pola 75 × 75 mm sering ditemukan pada dudukan monitor kompak dan rakitan layar yang lebih kecil. Hal ini dapat berguna ketika area pemasangan yang tersedia terbatas, seperti pada stasiun kontrol kompak, terminal layanan mandiri kecil, atau panel peralatan dengan ruang terbatas. Namun kapasitas beban aktual dan kesesuaian braket tetap harus diverifikasi.

Pola 100 × 100 mm banyak digunakan pada lengan monitor, braket dinding, dan aksesori pemasangan layar lainnya. Ini mungkin merupakan pilihan praktis untuk instalasi yang sudah menggunakan perangkat keras yang kompatibel, membantu produsen menjaga konsistensi di seluruh model peralatan.

Tidak ada pola yang lebih baik secara universal. Jarak lubang yang lebih besar tidak dengan sendirinya menjamin stabilitas yang lebih baik. Stabilitas juga bergantung pada konstruksi braket, pengencang, permukaan penyangga, berat monitor, dan gaya yang diterapkan selama pengoperasian.

Untuk proyek OEM, pendekatan yang paling efisien adalah dengan mengidentifikasi pola pemasangan yang sudah digunakan dalam desain peralatan, kemudian memastikan bahwa monitor dan braket yang dipilih kompatibel. Jika penutup yang ada memiliki lubang tetap, memilih tampilan yang cocok dapat mengurangi pekerjaan desain ulang.

Bagaimana Seri 3A Mendukung Metode Instalasi Berbeda

Monitor Sentuh Bingkai Tertutup 7-27 Inci (Seri 3A) menawarkan lubang pemasangan VESA 75 × 75 mm atau 100 × 100 mm, tergantung pada konfigurasi yang berlaku. Hal ini memberikan pilihan bagi integrator sistem ketika merencanakan instalasi di berbagai jenis peralatan.

Pemasangan di dinding biasa dilakukan di terminal informasi, sistem ritel, fasilitas transportasi, dan area kerja industri. Braket pemasangan harus menopang monitor dengan aman sekaligus memberikan ruang yang cukup untuk kabel dan konektor. Tim pemasangan juga harus memastikan bahwa dinding atau permukaan pemasangan dapat memikul beban gabungan dari layar, braket, dan aksesori terpasang lainnya.

Instalasi desktop berguna untuk ruang operator, konter layanan, dan stasiun kerja interaktif. Dalam kasus ini, braket atau dudukan harus memberikan stabilitas yang memadai selama interaksi sentuhan berulang kali. Posisi dan sudut layar harus memungkinkan pengguna mengoperasikan antarmuka dengan nyaman tanpa memberikan tekanan berlebihan pada unit pemasangan.

Pemasangan tertanam memerlukan perhatian tambahan karena monitor terintegrasi ke dalam panel atau penutup yang lebih besar. Lubang VESA dapat digunakan dengan braket adaptor yang sesuai, sementara bezel atau klip di sekelilingnya mengamankan layar di dalam panel. Adaptor harus dirancang untuk dimensi monitor dan geometri enclosure tertentu. Desainer harus memverifikasi ukuran potongan, bezel yang tumpang tindih, titik pengikat, dan akses servis sebelum memproduksi panel akhir.

Merencanakan Pemasangan Tertanam Tanpa Mengerjakan Ulang Penutup

Integrasi tertanam seringkali lebih menuntut dibandingkan memasang monitor ke braket dinding standar. Pola pemasangan mungkin sejajar dengan benar namun layar masih tidak pas dengan bukaan panel atau tidak memberikan jarak yang cukup di belakang peralatan.

Sebelum membuat penutup, siapkan gambar dimensi yang mencakup dimensi luar monitor, koordinat lubang pemasangan, potongan panel, metode pengikatan, dan jarak bebas belakang. Gambar tersebut juga harus menunjukkan ruang yang dibutuhkan untuk kabel listrik dan video. Hal ini sangat penting ketika layar dipasang di kabinet dengan kedalaman internal terbatas.

Jika panel yang ada menggunakan pola lubang yang berbeda, pelat adaptor logam dapat memberikan solusi praktis. Satu sisi pelat terhubung ke titik pemasangan VESA monitor, sementara sisi lainnya menyediakan titik pemasangan yang kompatibel dengan panel peralatan. Pelat harus mendistribusikan beban dengan tepat dan menghindari gangguan pada rumah atau konektor monitor.

Untuk produksi berulang, ada baiknya memvalidasi perakitan lengkap dengan sampel fisik sebelum menyetujui desain penutup. Instalasi percobaan dapat mengungkap masalah yang mudah terlewatkan dalam gambar, termasuk akses sekrup, kabel tertekuk, gangguan panel, dan kesulitan melepas layar untuk pemeliharaan.

Periksa Jarak Bebas Belakang dan Akses Kabel

Kompatibilitas pemasangan melibatkan lebih dari sekadar mencocokkan empat lubang sekrup. Ruang yang tersedia di belakang monitor dapat memengaruhi waktu pemasangan, keandalan kabel, dan servis di masa mendatang.

Seri 3A menyediakan koneksi VGA, DVI, HDMI, DisplayPort, mikrofon, dan audio, dengan antarmuka diposisikan di bagian belakang dan menghadap ke bawah. Pengaturan ini dapat membantu perutean kabel di banyak instalasi, namun perancang peralatan masih perlu memberikan ruang yang cukup untuk konektor yang dipilih dan kabelnya.

Untuk layar yang dipasang di dinding, periksa jarak antara wadah belakang dan dinding setelah braket dipasang. Untuk peralatan tertanam, pertimbangkan apakah kabel dapat disambungkan sebelum monitor diamankan dan apakah teknisi dapat melepaskannya tanpa membongkar komponen yang tidak terkait.

Manajemen kabel juga harus memperhitungkan pengurangan ketegangan. Kabel yang tertekuk tajam atau ditarik oleh beratnya sendiri dapat memberi tekanan pada konektor. Jika layar akan dipasang di terminal yang sering diservis, sambungan kabel yang dapat diakses dapat memudahkan penggantian dan pemecahan masalah.

Pemeriksaan ini sangat relevan ketika beberapa ukuran monitor berbagi platform enclosure yang sama. Meskipun pola pemasangannya tetap sama, ukuran layar dan wadah yang berbeda dapat mengubah jarak bebas yang diperlukan.

Pertimbangkan Orientasi Layar dan Pengoperasian Sentuh

Seri 3A mendukung pemasangan horizontal dan vertikal dengan perangkat keras pemasangan yang kompatibel. Sebelum memilih orientasi, pastikan braket, penutup, perutean kabel, dan antarmuka aplikasi semuanya dirancang untuk posisi yang diinginkan.

Orientasi potret mungkin sesuai dengan terminal tiket, direktori informasi, dan antarmuka yang menampilkan daftar panjang. Orientasi lanskap mungkin lebih sesuai untuk panel kontrol, dasbor, dan aplikasi dengan tata letak antarmuka yang lebih luas.

Karena seri 3A menggunakan sentuhan kapasitif yang diproyeksikan dengan dukungan sepuluh titik sentuh, rakitan pemasangan harus tetap stabil selama interaksi pengguna berulang kali. Pergerakan berlebihan pada braket dapat memengaruhi kegunaan terminal meskipun panel sentuh itu sendiri beroperasi dengan benar.

Layar ini juga dilengkapi panel sentuh dan LCD yang diikat secara optik, panel LCD kelas industri, dan pelindung depan berperingkat IP65. Spesifikasi ini mungkin relevan dengan peralatan yang digunakan dalam lingkungan komersial atau industri yang menuntut. Namun, pemasangan secara keseluruhan masih harus dinilai secara terpisah: perlindungan panel depan tidak secara otomatis berarti bahwa sambungan belakang atau seluruh penutup yang dirakit memiliki tingkat perlindungan yang sama.

Daftar Periksa Pra-Instalasi Praktis

Sebelum memesan monitor atau merilis enclosure untuk produksi, produsen peralatan harus memastikan rincian berikut:

• Pola pemasangan: verifikasi apakah jarak lubang yang diperlukan adalah 75 × 75 mm atau 100 × 100 mm.

• Pengencang: konfirmasikan jenis sekrup, kedalaman pengikatan, dan batasan apa pun yang ditentukan oleh pabrikan.

• Kapasitas braket: periksa beban yang didukung dan kesesuaian dengan posisi pemasangan yang diinginkan.

• Dimensi panel: konfirmasi potongan, bezel tumpang tindih, dan titik pemasangan untuk pemasangan tertanam.

• Jarak bebas belakang: memberikan ruang untuk konektor, tikungan kabel, persyaratan ventilasi, dan akses perawatan.

• Orientasi: verifikasi dukungan untuk posisi potret atau lanskap yang direncanakan.

• Stabilitas sentuhan: periksa apakah braket dan penutup tetap stabil selama pengoperasian sentuh berulang kali.

• Konfigurasi: konfirmasikan pola lubang pemasangan dan gambar mekanis untuk ukuran layar dan konfigurasi tepat yang dipesan.

Pemeriksaan ini harus dilakukan berdasarkan gambar pabrikan dan aksesori pemasangan yang dipilih, daripada hanya mengandalkan deskripsi produk secara umum.

Bekerja dengan Produsen dalam Integrasi Kustom

Untuk proyek yang melibatkan berbagai ukuran layar atau penutup yang disesuaikan, komunikasi awal dengan produsen monitor dapat mengurangi perubahan desain mekanis. Pembahasan harus mencakup jarak lubang pemasangan, dimensi eksternal, lokasi antarmuka, orientasi layar yang diperlukan, dan penyesuaian apa pun yang diperlukan untuk casing atau komponen lainnya.

ShenZhen GreenTouch Technology Co., Ltd. memproduksi produk sentuh termasuk monitor sentuh, layar sentuh kapasitif dan resistif, bingkai sentuh inframerah, dan PC sentuh all-in-one. Perusahaan mengoperasikan bengkel produksi standar seluas 5.000 m² dan bengkel laminasi bebas debu Kelas 1.000, dengan kemampuan yang mencakup proses laminasi penuh G+G, G+FF, dan TP+LCM. Sistem manajemen mutunya mencakup sertifikasi ISO 9001 dan ISO 14001.

Untuk proyek OEM, sebaiknya minta gambar mekanis dan verifikasi konfigurasi pemasangan yang tepat sebelum menyelesaikan desain peralatan. Perusahaan juga menawarkan opsi penyesuaian untuk elemen seperti ukuran layar, logo, warna, casing, dan kemasan, tergantung pada persyaratan dan konfirmasi proyek.

Membuat Keputusan Pemasangan Sebelum Produksi

Memilih antara lubang pemasangan 75 × 75 mm dan 100 × 100 mm adalah bagian kecil namun penting dari integrasi layar. Pilihan yang tepat bergantung pada braket yang ada, geometri enclosure, lingkungan pemasangan, dan rencana pemeliharaan. Mengonfirmasi detail ini sebelum produksi dapat mengurangi pekerjaan adaptor, menyederhanakan perakitan, dan membantu menghindari perubahan yang mahal setelah peralatan diproduksi.

Dengan dukungan untuk pola pemasangan dan metode pemasangan di dinding, desktop, dan tertanam, Monitor Sentuh Bingkai Tertutup 7-27 Inci (Seri 3A) dapat dipertimbangkan untuk berbagai desain terminal industri dan komersial. Dengan memeriksa konfigurasi yang tepat, jarak bebas belakang, pengencang, dan dimensi panel terlebih dahulu, produsen peralatan dapat membuat unit layar sentuh yang lebih praktis dan mudah diservis.
