GreenTouch Mendukung Integrasi Peralatan sebagai Pemasok Monitor Sentuh OEM: Perencanaan Pemasangan dan Antarmuka

Mengintegrasikan tampilan interaktif ke dalam mesin industri, sistem medis otomatis, atau kios komersial memerlukan penyelarasan mekanik dan listrik. Pengadaan perangkat keras dari pemasok monitor sentuh OEM  memastikan geometri pemasangan fisik, perutean sinyal, jalur termal, dan arsitektur grounding tahan terhadap lingkungan pengoperasian yang menuntut. Memperlakukan monitor industri sebagai perangkat standar menyebabkan penundaan perakitan, pembatasan termal, dan gangguan komunikasi. Perancang harus mengevaluasi selubung selungkup, mekanisme penyelarasan, radius tikungan kabel, dan pengondisian daya sejak dini.

Petakan Amplop Peralatan Sebelum Memilih Monitor

Perencanaan integrasi dimulai dengan menetapkan batas fisik konsol host. Kedalaman sasis internal, jarak bebas lembaran logam, sudut pandang, dan ketinggian interaksi operator menentukan faktor bentuk tampilan yang diizinkan. Pemetaan selubung fisik juga memperhitungkan ergonomi servis, memastikan teknisi memiliki izin yang cukup untuk menjangkau perangkat keras pengikat, menyambungkan kabel antarmuka, dan mengganti rakitan modular tanpa membongkar bagian depan alat berat utama.

Pemasok monitor sentuh OEM menyediakan gambar garis besar 2D dan model LANGKAH 3D selama perencanaan tata letak. Menempatkan catu daya bersuhu tinggi langsung di bawah sasis layar akan menambah beban panas yang tidak perlu. Memesan zona konveksi yang ditentukan akan menjaga suhu tampilan tetap seragam dan memperpanjang umur pengoperasian.

Pilih Metode Pemasangan yang Mengontrol Keselarasan

Flensa Rangka Terbuka untuk Penutup Siram

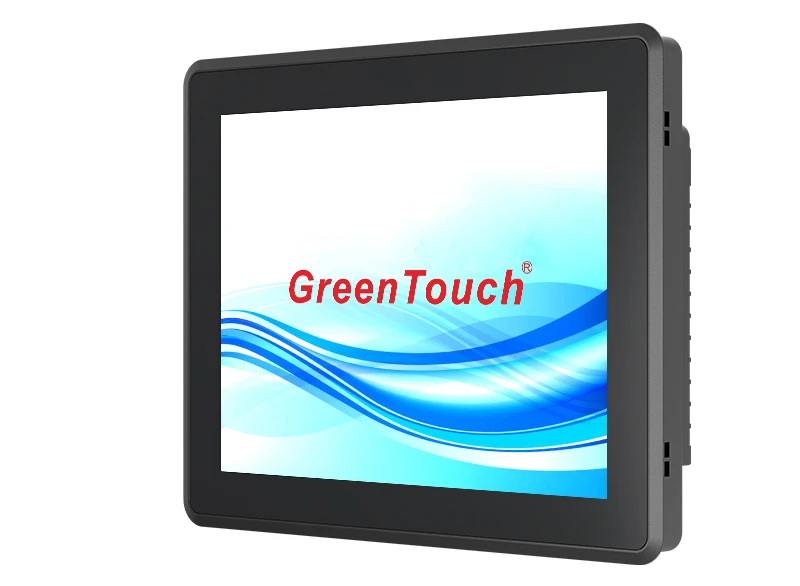

Arsitektur pemasangan layar menentukan kekakuan struktural, penyegelan panel depan, dan integrasi visual, sehingga mengisolasi panel LCD aktif dari tekanan sasis torsional. Monitor rangka terbuka dilengkapi braket pemasangan samping terintegrasi dan flensa logam struktural yang terpasang dengan aman di belakang potongan mesin khusus, menciptakan permukaan eksterior depan rata yang menghilangkan bezel perimeter yang mengumpulkan kotoran.

Pemasangan siram berfungsi untuk diagnostik medis, otomatisasi ruang bersih, dan peralatan pemrosesan makanan dengan permukaan halus yang mendukung sanitasi bersih. Lubang pemasangan berlubang pada flensa rangka terbuka memungkinkan penyesuaian mikro dimensi selama perakitan kabinet, mengimbangi sedikit variasi lembaran logam di seluruh batch produksi dan menjaga kesejajaran depan yang konsisten.

Pola VESA Belakang dan Sistem Klem Pemasangan Panel

Pola VESA MIS-D belakang standar (75x75 mm dan 100x100 mm) memungkinkan pemasangan mekanis pada lengan ayun artikulasi, tiang internal, dan sub-rak modular. Pemasangan VESA belakang mengisolasi modul tampilan dari kelenturan kabinet host, melindungi lapisan kaca internal dari distorsi mekanis torsional. Untuk penutup listrik NEMA atau IP65 yang disegel, arsitektur pemasangan panel menggunakan tiang berulir perimeter atau braket penjepit belakang yang menarik bezel depan monitor dengan kuat ke potongannya, menekan paking elastomer untuk membentuk segel kedap air terhadap partikulat di udara dan sisa cairan.

Periksa Arah Port dan Ruang Tekuk Kabel

Orientasi konektor dan volume kabel internal mewakili detail integrasi penting. Konektor belakang lurus memerlukan jarak yang cukup jauh di belakang sasis untuk boot kabel yang kaku. Pembengkokan kabel yang berlebihan memberi tekanan pada papan sirkuit internal, menyebabkan sambungan solder retak dan kehilangan sinyal selama siklus pengoperasian.

Memilih monitor yang dirancang dengan port I/O yang menghadap ke bawah atau menghadap ke samping meminimalkan kedalaman enclosure yang diperlukan dan memfasilitasi perutean kabel vertikal. Jalur kabel internal harus mematuhi standar radius tikungan minimum. Kabel video digital kecepatan tinggi standar memerlukan radius tekukan dinamis setidaknya empat hingga enam kali diameter luar kabel untuk menjaga impedansi frekuensi tinggi dan integritas sinyal.

Mengamankan koneksi antarmuka terhadap getaran mekanis merupakan persyaratan integrasi penting lainnya. Mesin dengan spindel berputar atau pompa hidrolik meneruskan getaran terus menerus melalui sasis. Menentukan flensa sekrup pengunci pada port VGA dan DVI bersama sekrup captive jack pada konektor USB mencegah pemutusan sambungan yang tidak disengaja selama pengoperasian pabrik.

Pisahkan Video, Sentuhan, dan Jalur Daya

Konsol mesin industri menampung sumber interferensi elektromagnetik, termasuk penggerak motor frekuensi variabel, kontaktor switching arus tinggi, dan konverter daya tegangan tinggi. Jalur sinyal tak berpelindung yang disalurkan di dekat kabel daya mengalami kopling induktif. Streaming video digital berkecepatan tinggi, sinyal digitizer sentuh bertegangan rendah, dan bus listrik arus searah memerlukan saluran terisolasi untuk mencegah cross-talk dan induksi kebisingan sementara.

Mengisolasi Telemetri Sentuh dari Kebisingan Peralihan Arus Tinggi

Digitalisasi sentuh bergantung pada sinyal tegangan rendah. Merutekan saluran sentuh USB atau RS-232 secara paralel dengan kabel listrik AC menimbulkan gangguan listrik mode umum, menyebabkan jitter koordinat, penyimpangan kursor, dan sentuhan palsu. Para perancang mengarahkan telemetri sentuh melalui saluran logam, menggunakan kabel berpelindung ganda dan penekan ferit untuk mengurangi lonjakan kebisingan frekuensi tinggi.

Star Grounding dan Integritas Sinyal Video Digital

Protokol transmisi video digital seperti HDMI dan DisplayPort memerlukan pencocokan impedansi diferensial yang tepat. Loop tanah antara pengontrol host dan sasis layar menyebabkan video robek, garis horizontal, dan penurunan sinkronisasi. Menerapkan arsitektur grounding bintang khusus memastikan bahwa sasis layar, pengontrol sentuh, dan komputer host berbagi potensi ground impedansi rendah yang sama, sehingga menghilangkan sirkulasi arus ground.

Desain untuk Pendinginan dan Akses Layanan

Manajemen termal secara langsung memengaruhi keandalan operasional dan masa pakai optik lampu latar tampilan industri. Suhu lingkungan pabrik yang tinggi dikombinasikan dengan panas yang dihasilkan oleh konverter daya internal meningkatkan suhu kabinet internal melebihi batas aman komponen, mempercepat peluruhan cahaya dan perubahan warna di lingkungan yang melebihi 50°C.

Saluran aliran udara konveksi atau sasis aluminium berpendingin konduksi menghilangkan panas dari lapisan kristal cair. Desainer memposisikan item yang dapat diservis, seperti sekering inverter lampu latar dan tombol OSD, untuk akses melalui pintu belakang.

Bantalan celah silikon berkonduktivitas tinggi IC pengontrol waktu jembatan dan sasis belakang aluminium, mengalihkan panas dari semikonduktor untuk pengoperasian 24/7 yang andal.

Validasi Majelis dengan Sampel Terkendali

Integrasi peralatan diakhiri dengan validasi empiris menggunakan sampel tujuan produksi yang representatif. Tim teknik mengevaluasi kesesuaian mekanis, kompatibilitas kelistrikan, dan perilaku termal dalam sasis produksi aktual sebelum penutupan volume produksi. GreenTouch  membuat sampel evaluasi menggunakan peralatan produksi yang terverifikasi, memastikan model CAD sejajar langsung dengan potongan lembaran logam sebenarnya, jari-jari tikungan braket, dan jarak bebas konektor selama perakitan uji coba.

Melakukan perakitan percontohan memastikan bahwa rangkaian kabel berpasangan dengan bersih tanpa ketegangan dan bahwa gasket perimeter dikompres secara seragam untuk menjaga segel masuknya. Pemeriksaan tekanan lingkungan pada peralatan rakitan, termasuk perputaran ruang termal, pembakaran listrik beban penuh secara terus-menerus, dan pengujian getaran operasional, mengidentifikasi kerentanan resonansi atau titik panas termal sebelum produksi volume dimulai.

FAQ tentang Integrasi Monitor Sentuh OEM

Tim teknik dan pembuat peralatan secara rutin mengevaluasi pertanyaan teknis ini selama perencanaan integrasi perangkat keras.

Bagaimana Arsitektur Open-Frame Menyederhanakan Perakitan Mesin?

Monitor bingkai terbuka dilengkapi flensa struktural logam yang dipasang rata di belakang guntingan mesin khusus. Arsitektur ini menghilangkan bezel plastik eksternal, sehingga pembuat peralatan dapat membuat fasad depan datar dan tahan debu yang sesuai dengan desain alat berat mereka.

Jarak Bebas Termal Apa yang Diperlukan untuk Penutup Monitor Tanpa Kipas?

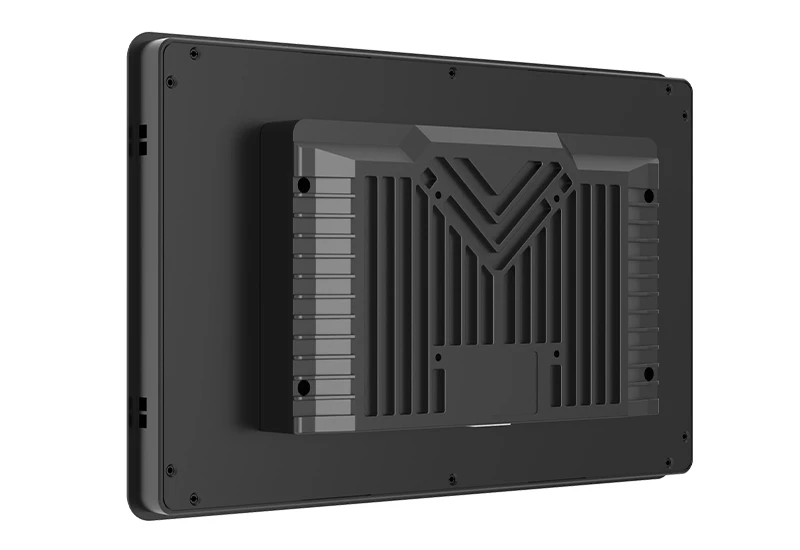

Monitor industri tanpa kipas memerlukan setidaknya 30 hingga 50 mm ruang udara konveksi yang tidak terhalang di sekitar sirip pembuangan panas belakang. Dalam wadah tertutup, braket logam internal dapat dipasangkan secara termal ke sasis host untuk menghantarkan panas.

Bisakah Antarmuka Sentuh Ganda Beroperasi Secara Bersamaan di Satu Layar?

Pengontrol industri biasanya menyediakan komunikasi serial USB HID atau RS-232. Meskipun kedua konektor fisik mungkin ada pada panel I/O monitor, digitizer beroperasi melalui satu protokol aktif pada satu waktu untuk mencegah tabrakan data koordinat.

Kirimkan Gambar Peralatan untuk Tinjauan Integrasi

Mengoptimalkan integrasi monitor sentuh memerlukan kolaborasi awal antara perancang peralatan dan spesialis teknik tampilan. Menyelaraskan geometri pemasangan, antarmuka sinyal, arsitektur daya, dan perlindungan lingkungan pada tahap konsep awal mencegah modifikasi perakitan yang mahal dan mempercepat penerapan pasar. Produsen peralatan, integrator sistem, dan insinyur otomasi industri dapat membagikan spesifikasi proyek dan model mekanis mereka secara langsung di https://www.greentouch.com.cn/  untuk evaluasi teknis. Tim teknik memberikan perencanaan produksi, inspeksi pabrik, dan panduan integrasi mekanis untuk mesin yang kompleks.
