Pendekatan Penyedia Solusi Monitor Sentuh Industri Kustom GreenTouch: EMC, IP65, Perlindungan Depan, dan Pemasangan IK08

Penerapan tampilan visual interaktif di seluruh pabrik industri memerlukan rekayasa perangkat keras untuk tahan terhadap tekanan lingkungan yang parah. Pengadaan dari penyedia solusi monitor sentuh industri khusus  memastikan bahwa perlindungan depan, kompatibilitas elektromagnetik (EMC), ketahanan benturan, dan pemasangan struktural diintegrasikan ke dalam terminal visual yang dapat diandalkan. Lingkungan industri menggabungkan partikulat di udara, pencucian cairan, getaran mekanis, dan kebisingan listrik. Layar komersial standar yang dipasang di lingkungan ini dengan cepat mengalami masuknya air, kaca penutup pecah, dan kegagalan komunikasi.

Tentukan Apa yang Harus Ditolak oleh Perlindungan Depan

Spesifikasi ketahanan panel depan harus sesuai dengan bahaya operasional spesifik di lokasi pemasangan. Di pabrik pengolahan makanan, pencucian mobil otomatis, dan fasilitas kimia, monitor sentuh menjalani pencucian rutin bertekanan tinggi dan terkena deterjen pembersih kaustik. Di kios luar ruangan dan terminal transit otomatis, pengawas menghadapi hujan yang tertiup angin, debu, sinar matahari langsung, dan perubahan suhu yang luas.

Menentukan kaca penutup depan yang diperkuat secara kimia mencapai ketahanan benturan IK08 memastikan monitor tahan terhadap benturan mekanis dari alat yang terjatuh, alat berat, atau vandalisme. Temper kimia meningkatkan kompresi permukaan (CS ≥ 450 MPa) dan kedalaman lapisan (DOL ≥ 30 µm), sehingga kaca depan dapat bertahan dalam uji tumbukan 5 Joule, setara dengan massa baja 1,7 kg yang dijatuhkan dari 300 mm. Untuk aplikasi luar ruangan dan getaran tinggi, ketebalan kaca depan dapat disesuaikan hingga konfigurasi 3 mm, 4 mm, atau lebih tebal.

Pengetsaan kimia anti-silau (AG) meredakan pantulan dari atas dan sinar matahari yang terik dengan tingkat kilap dari 60 hingga 90 GU, sementara lapisan anti-reflektif (AR) mengurangi pantulan permukaan di bawah 1,5% untuk memaksimalkan transmisi dan kontras cahaya. Perawatan oleofobia anti-sidik jari (AF) menjaga sudut kontak awal dengan air di atas 110°, mencegah penumpukan minyak dan lemak serta menyederhanakan pembersihan setiap hari.

Pertahankan Segel Melalui Desain Pemasangan

Untuk mencapai segel depan IP65 yang tahan lama memerlukan integrasi pemasangan mekanis yang cermat. Segel antara bezel monitor dan potongan mesin host harus menjaga kompresi seragam tanpa merusak panel LCD internal. Gasket perimeter silikon sel tertutup bermutu tinggi atau EPDM dengan peringkat durometer Shore A 40 hingga 60 memberikan kinerja penyegelan yang konsisten pada suhu pengoperasian dari -20°C hingga 70°C.

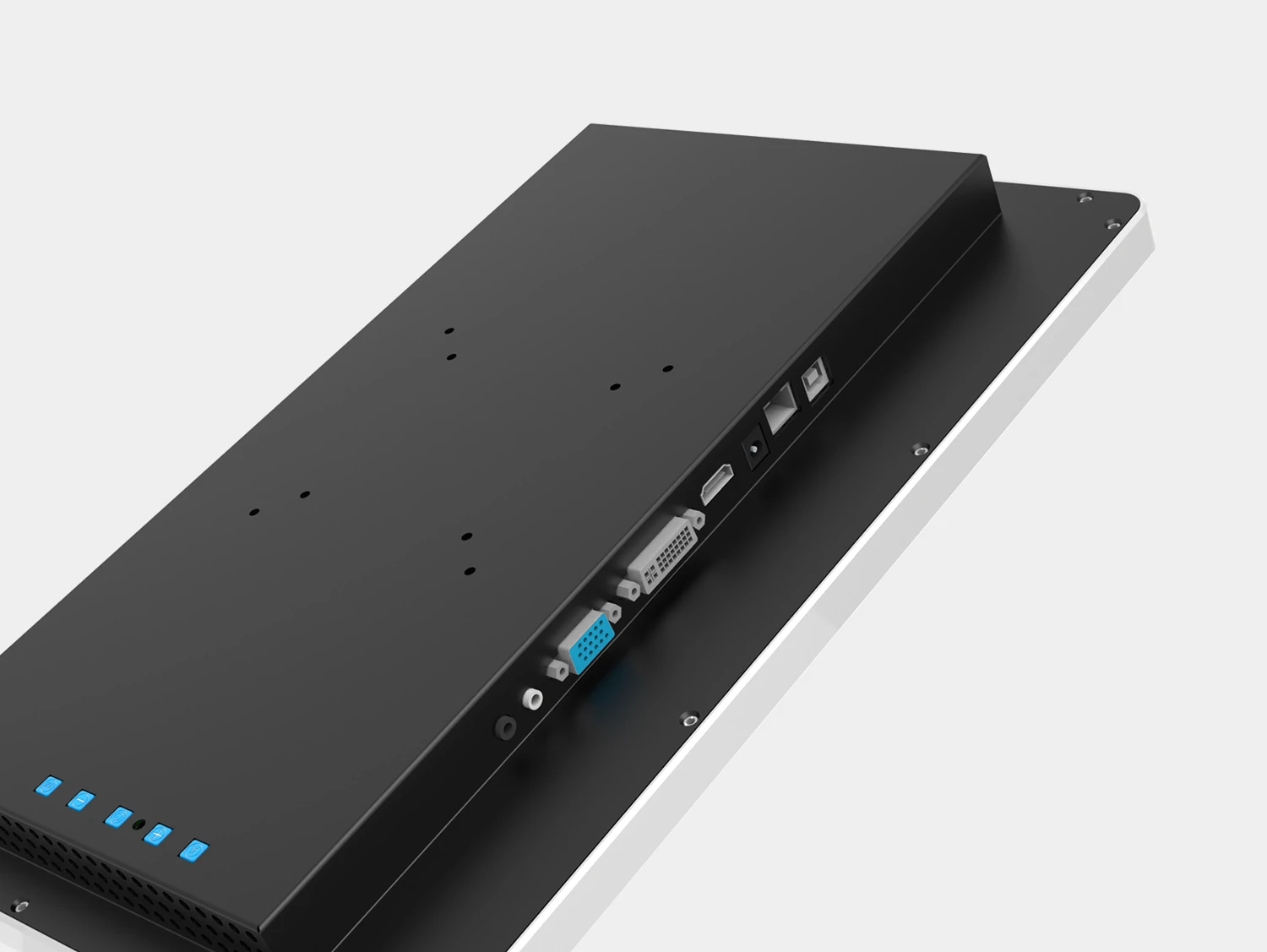

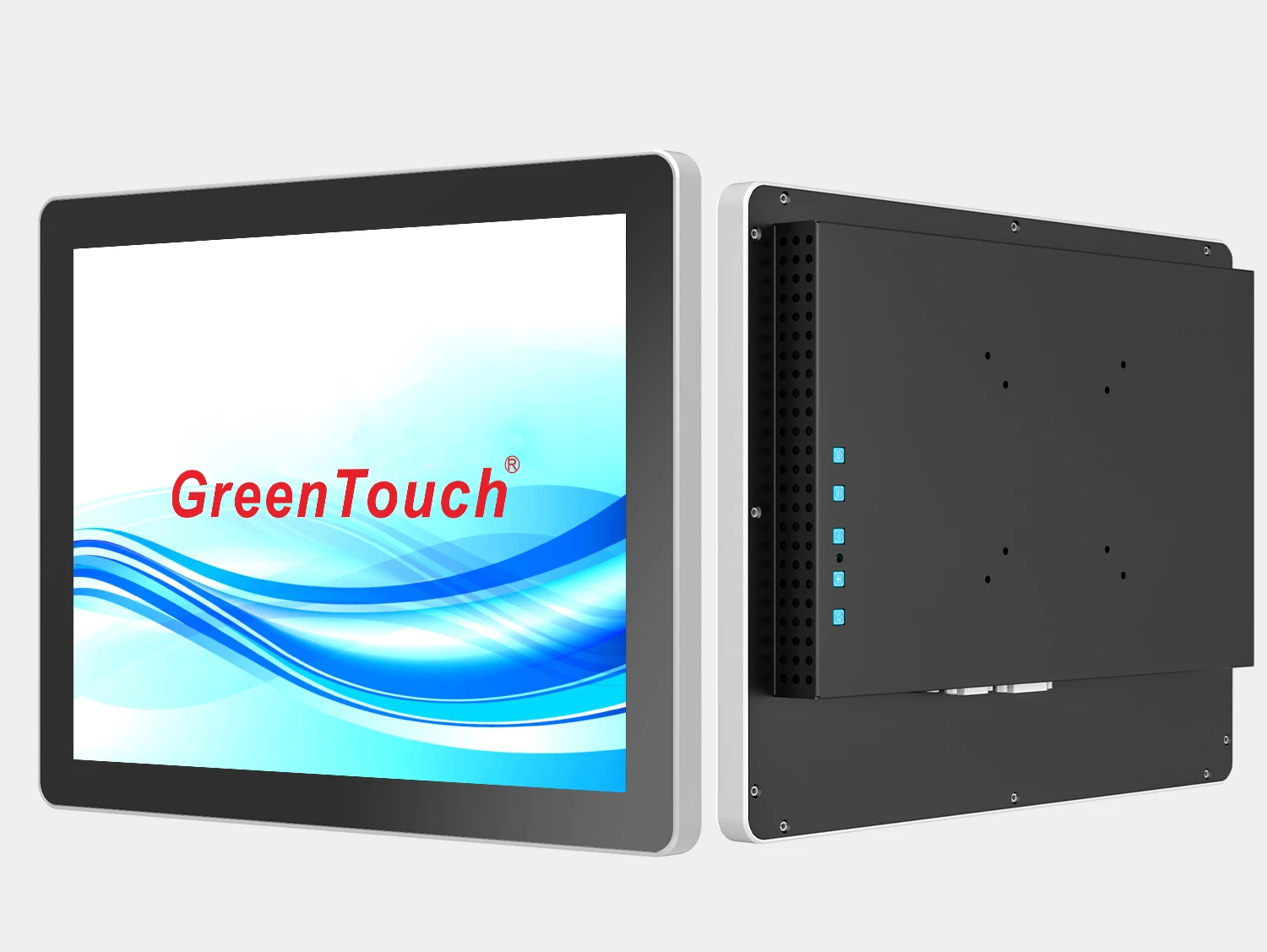

Konfigurasi pemasangan monitor sentuh industri GreenTouch  mencakup desain rangka terbuka dengan braket pemasangan samping untuk integrasi kios rata, pola VESA belakang (75x75 mm dengan sisipan berulir M4 dan 100x100 mm dengan sisipan M4) untuk lengan ayun artikulasi, dan arsitektur pemasangan panel dengan braket penjepit belakang yang menekan paking depan ke potongan penutup menggunakan torsi pengencang seragam sebesar 0,8 hingga 1,2 Nm.

Kontrol EMC Melalui Grounding dan Arsitektur Kabel

Pabrik industri mengandung sumber interferensi elektromagnetik yang signifikan, termasuk penggerak motor frekuensi variabel berdaya tinggi, kontaktor berat, dan konverter daya tegangan tinggi. Monitor elektronik tanpa pelindung dapat mengalami jitter koordinat sentuh, robekan video, dan penurunan komunikasi sinyal di lingkungan ini.

Pelindung Kandang Logam Internal dan Isolasi Faraday

Monitor industri menggunakan baja galvanis ukuran berat (SECC) dan sasis aluminium struktural yang berfungsi sebagai sangkar Faraday, mengisolasi elektronik pengontrol internal yang sensitif dari medan elektromagnetik eksternal dan radiasi kebisingan frekuensi radio. Penutup logam ini mematuhi standar emisi EN 55032 dan kekebalan ESD EN 61000-4-2.

Arsitektur Star Grounding dan Kabel Terlindung

Loop tanah antara sasis layar dan komputer industri host menimbulkan kebisingan mode umum yang mengganggu sinyal video dan sentuhan. Menerapkan arsitektur grounding bintang khusus memastikan bahwa sasis layar, pengontrol sentuh, dan komputer host berbagi potensi ground impedansi rendah yang sama. Penggunaan kabel video dan USB berpelindung ganda dengan penekan ferit terintegrasi semakin menjaga integritas sinyal.

Mencegah Fitur Perlindungan Menimbulkan Masalah Termal

Penutup tertutup yang dirancang untuk perlindungan masuknya IP tinggi menghadirkan tantangan manajemen termal yang signifikan. Menghilangkan ventilasi pendingin mencegah masuknya kelembapan dan debu, namun membatasi panas internal yang dihasilkan oleh lampu latar LCD dan konverter daya di dalam sasis.

Sirip heatsink belakang dengan jarak sirip 15 hingga 25 mm memindahkan panas internal ke luar ke udara sekitar kabinet melalui konveksi alami, menjaga ketahanan termal di bawah 1,2°C/W dan menghilangkan kebutuhan akan kipas pendingin yang rawan kegagalan. Arsitektur pendingin konduksi secara termal memasangkan pengontrol waktu penghasil panas dan komponen daya langsung ke sasis belakang aluminium menggunakan bantalan celah silikon berkonduktivitas tinggi dengan konduktivitas termal 2,0 hingga 3,5 W/mK, mendukung siklus hidup MTBF yang melebihi 50.000 jam pengoperasian terus-menerus.

Validasi Rakitan yang Telah Selesai, Bukan Hanya Monitornya

Kualifikasi kualitas yang komprehensif memerlukan pengujian perakitan interaktif yang lengkap. Mengevaluasi monitor sentuh di dalam sasis produksi aktual memastikan bahwa bezel logam tidak menimbulkan kapasitansi parasit, gasket perimeter terkompresi secara seragam, dan kabel internal tidak mengalami kelelahan getaran dalam kondisi pengoperasian.

Tentukan Kriteria Penerimaan Sebelum Produksi

Menetapkan kriteria penerimaan teknik yang jelas akan mencegah perselisihan yang merugikan selama produksi percontohan. Dokumentasi teknik harus menentukan cacat piksel yang diperbolehkan, transmisi optik, akurasi koordinat sentuh, kompresi segel depan, dan standar kepatuhan peraturan sebelum fabrikasi perkakas dimulai.

FAQ tentang Monitor Sentuh EMC, IP65, dan IK08

Insinyur otomasi dan perancang sistem secara rutin mengevaluasi pertanyaan ketahanan ini selama pemilihan monitor.

Apakah Peringkat IP65 Depan Melindungi Penutup Monitor Belakang?

Tidak. Peringkat IP65 berlaku khusus untuk bezel layar depan dan permukaan kaca jika dipasang dengan benar pada potongan panel yang tertutup rapat. Sasis belakang biasanya memiliki peringkat IP20 dan harus ditempatkan di dalam selungkup atau kabinet yang dilindungi.

Bagaimana Peringkat Dampak IK08 Melindungi Operasi Industri?

Peringkat IK08 menyatakan bahwa kaca penutup depan tahan terhadap benturan 5 Joule, setara dengan menjatuhkan massa baja 1,7 kg dari ketinggian 300 mm. Ketahanan mekanis ini melindungi layar dari benturan alat yang tidak disengaja dan vandalisme.

Fitur Perlindungan Daya Apa yang Merupakan Standar untuk Monitor DC Industri?

Monitor industri menggunakan sirkuit input DC tegangan lebar (biasanya 9V hingga 36V DC) dengan tegangan berlebih, arus berlebih, polaritas terbalik, dan perlindungan lonjakan arus, melindungi komponen internal dari transien listrik pabrik.

Tinjau Konsep Perlindungan Terpasang dengan GreenTouch

Merancang solusi monitor sentuh industri memerlukan keselarasan penyegelan masuknya, ketahanan benturan, pembuangan panas, dan kompatibilitas elektromagnetik. Pengadaan perangkat keras dari penyedia solusi berpengalaman memastikan braket mekanis, gasket depan, dan firmware pengontrol beroperasi dengan andal dalam lingkungan pengoperasian yang menuntut. Insinyur otomasi, pembuat mesin, dan integrator sistem dapat mengirimkan gambar lingkup dan spesifikasi lingkungan mereka langsung di https://www.greentouch.com.cn/  untuk tinjauan teknik dan evaluasi prototipe.
