PCAP Touch Foil 12 Titik: Mencocokkan Akurasi Sentuhan dengan Aplikasi Interaktif

Tampilan interaktif diharapkan merespons secara alami saat pengguna mengetuk, menyeret objek, memperbesar konten, atau memutar gambar. Bagi produsen peralatan, mencapai pengalaman ini melibatkan lebih dari sekadar memilih layar dengan resolusi yang sesuai. Sensor sentuh harus mendeteksi gerakan jari secara konsisten, mendukung gerakan yang diperlukan, dan sesuai dengan struktur mekanis perangkat akhir.

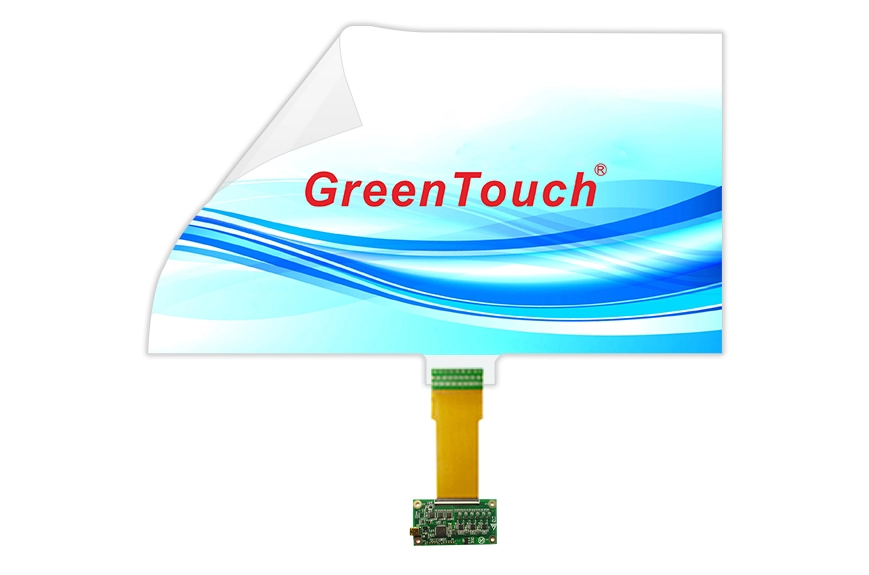

Interactive Touch Foil 10,1 hingga 32 Inci (Seri XTM)  dirancang untuk proyek yang perlu menambahkan fungsionalitas sentuhan pada permukaan kaca, akrilik, atau polikarbonat. Dengan teknologi proyeksi kapasitif interaktif (PCAP) yang mendukung 12 titik sentuh, seri ini dapat dipertimbangkan untuk kios informasi, mesin penjual otomatis, jendela tampilan interaktif, papan reklame digital, meja konferensi pintar, dan meja permainan.

Namun, jumlah titik sentuh saja tidak menentukan kualitas pengalaman pengguna. Memahami bagaimana akurasi sentuhan, dimensi tampilan, kualitas instalasi, dan perilaku perangkat lunak bekerja sama membantu produsen memilih dan mengintegrasikan solusi sentuhan yang tepat.

Apa Arti Sentuhan PCAP 12 Titik dalam Praktek?

Teknologi sentuhan kapasitif yang diproyeksikan mendeteksi perubahan medan listrik ketika jari mendekati atau menyentuh permukaan penginderaan. Pengontrol memproses sinyal-sinyal ini untuk mengidentifikasi posisi sentuhan dan melaporkannya ke sistem host.

Foil sentuh PCAP 12 titik dapat mendukung hingga 12 titik sentuh secara bersamaan, tergantung pada kemampuan sistem yang lengkap. Ini berguna ketika suatu aplikasi memerlukan beberapa jari untuk berinteraksi dengan layar secara bersamaan.

Misalnya, pengguna dapat menggunakan dua jari untuk memperbesar peta, memutar gambar, atau memanipulasi objek pada tabel interaktif. Aplikasi kolaboratif juga memungkinkan banyak pengguna berinteraksi dengan area tampilan berbeda. Dalam situasi ini, kemampuan multi-sentuh memberi perangkat lunak lebih banyak masukan informasi untuk digunakan.

Meski demikian, mendukung 12 titik sentuh tidak secara otomatis menjamin bahwa setiap gerakan akan berfungsi dengan benar. Sistem operasi, perangkat lunak aplikasi, konfigurasi pengontrol, dan instalasi mekanis semuanya mempengaruhi hasil akhir. Pengembang harus menguji gerakan yang dimaksudkan pada perangkat secara keseluruhan daripada hanya mengandalkan spesifikasi titik sentuh maksimum sensor.

Cocokkan Akurasi Sentuhan dengan Aplikasi yang Dituju

Perangkat interaktif yang berbeda memberikan tuntutan yang berbeda pada deteksi sentuhan. Sebelum memilih touch foil, perancang peralatan harus mengidentifikasi bagaimana pengguna akan berinteraksi dengan antarmuka dan jenis input apa yang paling penting.

Untuk kios informasi, pemilihan satu jari yang akurat sering kali menjadi persyaratan utama. Pengguna perlu mengetuk item menu, memilih layanan, dan berpindah antar layar antarmuka tanpa perlu mencoba berulang kali. Pengujian harus fokus pada respons tombol, registrasi sentuhan di dekat tepi layar, dan pengoperasian yang konsisten di seluruh area aktif.

Mesin penjual otomatis memiliki pola interaksi yang berbeda. Pengguna dapat memilih produk, menyesuaikan jumlah, atau menavigasi opsi pembayaran. Antarmuka sentuh harus mencatat pilihan yang disengaja dengan andal dan tetap dapat digunakan setelah pembersihan rutin.

Meja interaktif dan meja permainan mungkin memerlukan pengujian multi-sentuh yang lebih ekstensif. Menyeret objek, memutar grafik, dan melakukan zoom dengan dua jari akan terasa konsisten di seluruh permukaan. Jika beberapa pengguna berinteraksi secara bersamaan, pengujian juga harus mencakup lokasi sentuhan terpisah dan gerakan yang tumpang tindih.

Untuk aplikasi ini, Interactive Touch Foil dengan kemampuan PCAP 12 titik memberikan dasar untuk input multi-sentuh. Pilihan akhir harus tetap mencerminkan perangkat lunak sebenarnya, jumlah pengguna yang diharapkan secara bersamaan, dan tata letak fisik tampilan.

Ukuran Layar dan Area Sentuh Aktif Harus Bekerja Sama

Seri XTM mencakup ukuran dari 10,1 hingga 32 inci, dengan opsi yang tersedia dalam rasio aspek 16:9, 4:3, dan 16:10. Kisaran ini memungkinkan produsen peralatan untuk mempertimbangkan lapisan sentuh di samping desain tampilan dan penutupnya.

Memilih ukuran diagonal yang tepat hanyalah langkah pertama. Area aktif foil sentuh harus sesuai dengan area tampilan yang dapat digunakan, dan sensor harus diposisikan dengan benar di belakang permukaan sentuh yang diinginkan.

Misalnya, layar 21,5 inci yang dipasang di kios swalayan mungkin memiliki bezel, bingkai pemasangan, atau kaca pelindung yang mengubah dimensi area yang terlihat. Jika sensor dan layar tidak sejajar, posisi sentuh yang dilaporkan mungkin tidak sesuai dengan lokasi yang dipilih pengguna.

Sebelum memesan, konfirmasikan ukuran diagonal layar, rasio aspek, area aktif, dimensi pemasangan, dan posisi sensor yang diinginkan. Jika diperlukan ukuran khusus, diskusikan gambar mekanis dan pengaturan pemasangan dengan pemasok sebelum menyelesaikan enklosur.

Anda juga perlu menguji respons sentuhan di sudut dan sepanjang tepinya. Lokasi ini dapat mengungkapkan masalah penyelarasan atau integrasi yang mungkin tidak muncul selama pengujian dasar layar tengah.

Foil Sentuh Transparan untuk Kaca, Akrilik, dan Polikarbonat

Keuntungan utama dari foil sentuh adalah dapat menambahkan fungsionalitas interaktif tanpa memerlukan panel sentuh berbingkai konvensional. Seri XTM menggunakan film PET transparan ultra tipis 0,2 mm dan dirancang untuk diaplikasikan pada kaca, akrilik, dan polikarbonat.

Transmisi cahaya yang ditentukan setidaknya 93%, menjadikan transparansi sebagai pertimbangan penting untuk jendela tampilan dan reklame digital di mana konten yang mendasarinya harus tetap terlihat. Performa optik sebenarnya juga akan bergantung pada tampilan, substrat, perekat, perawatan permukaan, dan kualitas pemasangan.

Setiap substrat memerlukan persiapan yang tepat. Permukaan pemasangan harus bersih, kering, dan rata sebelum film diaplikasikan. Debu, udara yang terperangkap, kerutan, atau daya rekat yang tidak rata dapat memengaruhi tampilan akhir dan dapat mempersulit pemecahan masalah.

Opsi khusus mencakup perawatan anti-silau (AG), anti-sidik jari (AF), dan anti-refleksi (AR), serta layanan ukuran, logo, dan penempelan. Opsi-opsi ini harus dievaluasi berdasarkan lingkungan tampilan dan persyaratan pemeliharaan daripada dipilih secara otomatis untuk setiap proyek.

Untuk aplikasi melengkung, konfirmasikan geometri yang diinginkan dan kondisi pemasangan dengan pemasok. Meskipun seri XTM mendukung aplikasi datar dan melengkung, kompatibilitas harus diverifikasi untuk kelengkungan spesifik dan desain perakitan sebelum produksi.

Kualitas Instalasi Memiliki Pengaruh Langsung pada Kinerja Sentuh

Bahkan sensor yang sesuai pun dapat bekerja tidak konsisten jika tidak dipasang dengan benar. Proses instalasi yang terkendali membantu mengurangi masalah yang dapat dihindari sebelum perangkat memasuki produksi.

Mulailah dengan membersihkan dan mengeringkan permukaan belakang kaca atau media lain yang kompatibel. Lepaskan lapisan pelindung dari film dan identifikasi sisi penginderaan sesuai dengan instruksi pemasok. Sejajarkan sensor dengan hati-hati sebelum memasangnya ke permukaan pemasangan.

Selama adhesi, kerjakan secara bertahap dan gunakan pengikis yang sesuai untuk menghilangkan udara yang terperangkap. Hindari kerutan, tekanan yang tidak merata, dan tarikan yang tidak perlu pada sirkuit fleksibel. Setelah film diamankan, sambungkan sirkuit cetak fleksibel (FPC) ke pengontrol yang cocok menggunakan konektor yang ditentukan.

Pengontrol kemudian dapat dihubungkan ke perangkat host melalui kabel USB yang disediakan. Selesaikan pengaturan dan kalibrasi sistem yang diperlukan sebelum mengevaluasi kinerja sentuhan.

Kalibrasi sangat penting ketika memeriksa apakah koordinat sentuh yang dilaporkan cocok dengan antarmuka yang terlihat. Uji beberapa titik pada layar, termasuk sudut, tepi, dan tengah. Jika offset konsisten muncul, periksa keselarasan dan kalibrasi sebelum berasumsi bahwa sensor itu sendiri rusak.

Untuk lingkungan produksi, mendokumentasikan langkah-langkah ini membantu teknisi yang berbeda mengikuti proses yang sama dan mempermudah pelacakan masalah terkait instalasi.

Periksa Konektivitas USB dan Kompatibilitas Sistem Operasi

Akurasi sentuhan juga bergantung pada cara pengontrol berkomunikasi dengan sistem host. Seri XTM menggunakan antarmuka USB 2.0 berkecepatan penuh dan ditentukan untuk kompatibilitas dengan Windows, Android, dan Linux.

Untuk proyek OEM, konfirmasikan bahwa pengontrol dan perangkat host yang dipilih berfungsi bersama pada versi sistem operasi yang diinginkan. Tes koneksi dasar harus memverifikasi bahwa perangkat dikenali, koordinat sentuh dilaporkan dengan benar, dan aplikasi merespons gerakan yang diperlukan.

Pemasok menggambarkan antarmuka sebagai bebas driver, dengan kalibrasi masih diperlukan. Persyaratan pengaturan sebenarnya harus diverifikasi berdasarkan lingkungan perangkat keras dan perangkat lunak yang dipilih, khususnya untuk sistem tertanam atau image sistem operasi yang disesuaikan.

Tes penerimaan praktis harus mencakup ketukan berulang, menyeret terus menerus, zoom dan rotasi dua jari, dan input sentuhan secara bersamaan. Jalankan pengujian setelah pemasangan dan pengujian lagi setelah rakitan dipasang ke wadah terakhirnya. Hal ini membantu mengidentifikasi masalah yang disebabkan oleh keseluruhan struktur perangkat, bukan hanya karena foil sentuh.

Evaluasi Daya Tahan Peralatan Komersial dan Umum

Perangkat sentuh di lingkungan publik menghadapi lebih dari sekadar interaksi yang sering terjadi. Mereka juga mungkin terkena sidik jari, pembersihan rutin, benturan yang tidak disengaja, dan kelembapan.

Seri XTM menetapkan perlindungan tahan air IP67 dan ketahanan terhadap vandalisme dan polusi. Fitur-fitur ini relevan ketika mengevaluasi solusi sentuh untuk peralatan yang digunakan di depan umum, namun tim proyek harus mengonfirmasi kondisi pengujian dan cakupan perlindungan yang berlaku sebelum mengandalkannya dalam produk jadi.

Secara khusus, tingkat perlindungan yang disebutkan pada foil sentuh tidak boleh diasumsikan berlaku secara otomatis ke seluruh perangkat. Penutup, jahitan, pintu keluar kabel, pengontrol, konektor, dan metode pemasangan dapat mempengaruhi ketahanan sistem rakitan terhadap air dan kontaminan.

Untuk mesin penjual otomatis dan kios informasi, pertimbangkan bahan pembersih sebenarnya, frekuensi penggunaan, paparan cairan, dan kondisi layanan yang diharapkan. Sebuah prototipe yang diuji dalam kondisi yang representatif dapat membantu memverifikasi bahwa konstruksi yang dipilih memenuhi persyaratan aplikasi.

Bekerjasama dengan Pemasok yang Mendukung Integrasi Produk

Pemilihan foil sentuh sering kali merupakan bagian dari proyek pengembangan peralatan yang lebih besar. Oleh karena itu, kemampuan pemasok untuk mendukung penyesuaian, integrasi pengontrol, konsistensi manufaktur, dan komunikasi teknis sama pentingnya dengan spesifikasi sensor.

ShenZhen GreenTouch Technology Co, Ltd. adalah produsen produk sentuh profesional yang menawarkan layar sentuh kapasitif dan resistif, bingkai sentuh inframerah, foil sentuh nano, monitor sentuh, dan sistem sentuh terintegrasi. Kemampuan manufakturnya mencakup bengkel laminasi bebas debu Kelas 1000, berbagai teknik pengikatan, dan bengkel produksi standar seluas 5.000 meter persegi.

Perusahaan juga melaporkan lebih dari 20 insinyur teknis, lebih dari 50 produk baru setiap tahunnya, dan lebih dari 10 paten tahunan. Kualitas dan kredensial produknya mencakup sertifikasi sistem manajemen ISO 9001 dan ISO 14001, serta sertifikasi produk seperti CE, FCC, CB, dan RoHS.

Untuk proyek seri XTM, pembeli harus memberikan ukuran tampilan target, bahan media, rasio aspek, gerakan sentuh yang diharapkan, sistem operasi host, dan gambar pemasangan jika tersedia. Detail ini membantu menentukan apakah ukuran standar sesuai atau apakah penyesuaian dan validasi tambahan diperlukan.

Daftar Periksa Praktis Sebelum Menyelesaikan Foil Sentuh Anda

Sebelum menyetujui touch foil untuk produksi, tinjau poin-poin berikut:

• Persyaratan sentuhan: Konfirmasikan apakah aplikasi memerlukan input satu jari, gerakan multi-sentuh, atau interaksi simultan oleh beberapa pengguna.

• Kompatibilitas tampilan: Verifikasi ukuran diagonal, rasio aspek, area aktif, dan kesejajaran sensor.

• Substrat dan pemasangan: Konfirmasikan kompatibilitas material, persiapan permukaan, geometri pemasangan, dan persyaratan permukaan lengkung.

• Pengontrol dan perangkat lunak: Uji konektivitas USB, pengenalan sistem operasi, kalibrasi, dan perilaku aplikasi.

• Performa optik: Evaluasi transparansi, pantulan, silau, dan kesesuaian perawatan permukaan opsional.

• Kondisi lingkungan: Tinjau metode pembersihan, paparan kelembapan, perlindungan mekanis, dan persyaratan penutup lengkap.

• Validasi produksi: Uji perakitan yang telah selesai dalam kondisi pengoperasian yang realistis sebelum menyetujui volume produksi.

Evaluasi terstruktur membantu produsen membedakan antara spesifikasi sensor dan kinerja perangkat interaktif yang telah selesai.

Kesimpulan

Memilih foil sentuh PCAP 12 titik memerlukan lebih dari sekadar menghitung input sentuh secara bersamaan. Solusi yang tepat harus sesuai dengan gerakan yang diinginkan, geometri tampilan, media, pengontrol, perangkat lunak, dan lingkungan pengoperasian. Instalasi dan pengujian tingkat sistem sama pentingnya untuk mencapai hasil yang konsisten.

Interactive Touch Foil 10,1 hingga 32 Inci (Seri XTM) menawarkan kombinasi sentuhan PCAP 12 titik, film PET transparan 0,2 mm, berbagai ukuran layar, dan opsi penyesuaian untuk aplikasi datar atau melengkung. Dengan menentukan persyaratan sejak dini dan memvalidasi perakitan lengkap, OEM dan integrator sistem dapat membuat keputusan yang lebih tepat untuk kios, mesin penjual otomatis, papan reklame digital, meja interaktif, dan peralatan sentuh lainnya.

Untuk proyek yang memerlukan antarmuka sentuh khusus, ShenZhen GreenTouch Technology Co., Ltd. dapat dikonsultasikan mengenai ukuran yang tersedia, kompatibilitas media, konfigurasi pengontrol, dan persyaratan pemasangan.
