Resolusi 4096×4096 pada Layar Sentuh Resistif Kecil: Apa Artinya

Saat memilih layar sentuh untuk terminal industri, perangkat diagnostik genggam, atau panel kontrol ringkas, resolusi sering kali menjadi salah satu spesifikasi pertama yang diperhatikan para insinyur. Layar yang diiklankan dengan resolusi 4096 × 4096 mungkin tampak menawarkan tampilan yang sangat detail, namun angka ini perlu dipahami dalam konteks teknologi sentuh resistif. Resolusi layar, keakuratan posisi sentuhan, ukuran layar, dan lingkungan pengoperasian semuanya memengaruhi seberapa baik kinerja panel sentuh dalam aplikasi nyata.

Untuk perancang peralatan yang mengevaluasi Layar Sentuh Resistif 2,7 hingga 10,1 Inci (4 Kawat) , memahami perbedaan ini membantu mencegah ketidaksesuaian spesifikasi dan mempermudah pemilihan panel yang sesuai dengan perangkat keras yang dimaksud. Spesifikasi resolusi adalah salah satu bagian dari keputusan, selain respons sentuhan, ketahanan permukaan, kompatibilitas listrik, dan ketahanan terhadap lingkungan.

Apa Sebenarnya Arti Resolusi 4096×4096?

Resolusi 4096 × 4096 menggambarkan rentang koordinat 4096 posisi di setiap sumbu. Dalam konteks input sentuhan, ini menunjukkan jumlah nilai koordinat yang dapat dibedakan yang tersedia dalam rentang posisi sentuh yang dilaporkan. Grid koordinat teoretis berisi lebih dari 16 juta kemungkinan kombinasi XY.

Namun, hal ini tidak secara otomatis berarti bahwa layar sentuh fisik dapat secara akurat membedakan setiap koordinat yang berdekatan dalam semua kondisi. Performa sebenarnya bergantung pada pengontrol sentuh, konversi analog-ke-digital, konstruksi panel, karakteristik kalibrasi, pemrosesan sinyal, dan pemasangan mekanis.

Penting juga untuk membedakan resolusi sentuh dari resolusi layar. Resolusi tampilan mengacu pada jumlah piksel yang digunakan untuk merender gambar dan teks. Resolusi sentuhan menggambarkan perincian koordinat yang digunakan untuk mengidentifikasi di mana seseorang menekan panel. Panel sentuh resistif dapat melaporkan rentang koordinat 4096 × 4096 saat dipasangkan dengan layar yang memiliki resolusi piksel asli berbeda.

Bagi produsen peralatan, pertanyaan praktisnya bukan sekadar seberapa besar bilangan koordinatnya. Pertanyaannya adalah apakah layar sentuh dapat secara konsisten mengidentifikasi posisi input yang diinginkan di seluruh area yang dapat digunakan pada perangkat yang sudah jadi.

Mengapa Resolusi Koordinasi Penting di Layar Kecil

Pada tampilan interaktif yang besar, pengguna umumnya memiliki lebih banyak ruang untuk memilih kontrol. Pada layar sentuh ringkas, kesalahan pemosisian kecil sekalipun dapat memengaruhi pengalaman pengguna. Tombol, keypad numerik, item menu, dan kolom parameter sering kali harus ditempatkan dalam ruang terbatas.

Resolusi koordinat tinggi yang dilaporkan memberikan representasi digital posisi sentuh yang sangat detail. Jika dikombinasikan dengan kinerja pengontrol yang sesuai dan integrasi sistem yang benar, hal ini dapat mendukung pemetaan masukan yang lebih tepat untuk antarmuka yang ringkas.

Misalnya, terminal industri genggam dapat menggunakan panel berukuran 4,3 inci untuk memasukkan jumlah inventaris atau mengonfirmasi status peralatan. Perangkat diagnostik portabel dapat menggunakan layar 6 inci untuk memilih pengaturan pengukuran, sementara panel kontrol kecil dapat menempatkan beberapa fungsi pengoperasian dalam antarmuka terbatas.

Dalam aplikasi ini, para insinyur harus mengevaluasi konsistensi koordinat di seluruh area aktif daripada hanya mengandalkan angka resolusi saja. Menyentuh di dekat sudut, di sepanjang tepi, dan di sekitar kontrol antarmuka kecil dapat mengungkap masalah yang mungkin tidak dapat diidentifikasi oleh titik pengujian pusat.

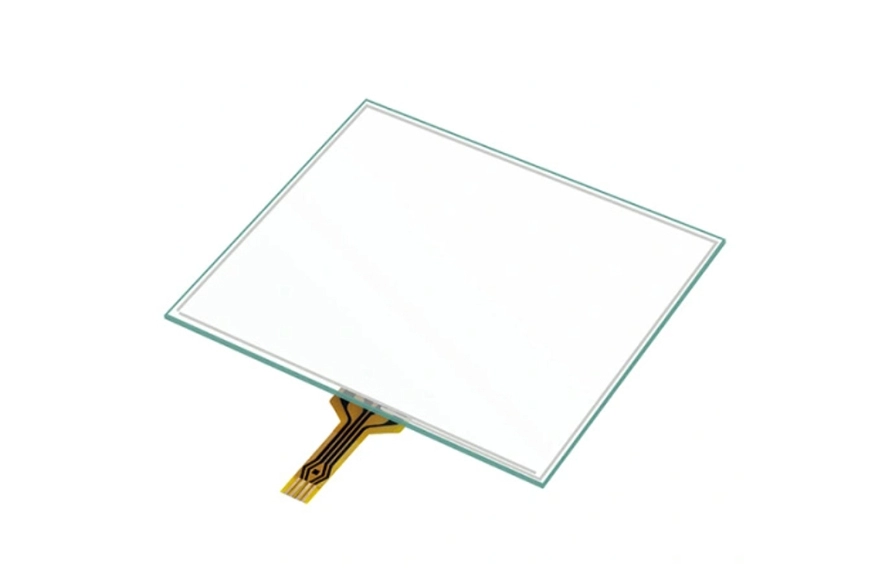

Rangkaian layar sentuh resistif 4 kabel dari GreenTouch mencakup ukuran layar dari 2,7 hingga 10,1 inci, sehingga relevan untuk peralatan ringkas yang memerlukan ruang, keandalan input, dan persyaratan integrasi secara bersamaan.

Cara Kerja Teknologi Sentuh Resistif Empat Kawat

Layar sentuh resistif empat kabel biasanya menggunakan dua lapisan konduktif yang dipisahkan oleh celah kecil. Saat pengguna menekan permukaan, lapisan tersebut melakukan kontak di lokasi sentuhan. Pengontrol mengukur sinyal listrik yang dihasilkan untuk menentukan koordinat X dan Y.

Prinsip pengoperasian tekanan fisik ini adalah salah satu alasan layar sentuh resistif tetap berguna dalam aplikasi industri dan tertanam. Mereka dapat merespons dengan jari, jari yang bersarung tangan, atau stylus yang sesuai, tergantung pada panel dan desain pengontrol. Tidak seperti teknologi sentuh yang mengandalkan pendeteksian perubahan medan listrik, panel resistif mencatat kontak yang disebabkan oleh tekanan antara lapisan konduktifnya.

Konstruksi panel mempengaruhi karakteristik kelistrikan, tekstur permukaan, kinerja optik, dan daya tahannya. GreenTouch menetapkan dua kemungkinan struktur untuk rangkaian empat kawat berukuran kecil: film ITO dengan kaca ITO, dan film ITO dengan film ITO. Struktur yang sesuai bergantung pada desain yang diinginkan dan keseimbangan yang diperlukan antara kekakuan, fleksibilitas, dan batasan integrasi.

Produk ini memiliki ketebalan keseluruhan sekitar 2,3 mm. Untuk terminal kompak dan peralatan kontrol tertanam, panel yang relatif ramping dapat membantu para insinyur mengelola ruang yang tersedia di dalam enklosur. Namun demikian, ketebalan perakitan lengkap juga harus memperhitungkan tampilan, lapisan perekat, pengontrol, perangkat keras pemasangan, dan komponen lainnya.

Resolusi Hanya Satu Bagian dari Akurasi Sentuhan

Layar sentuh dengan rentang koordinat 4096 × 4096 tidak boleh dievaluasi hanya berdasarkan angka tersebut. Beberapa faktor lain mempengaruhi kualitas input sentuhan.

Pertama, kinerja pengontrol menentukan bagaimana sinyal listrik dari panel diubah menjadi koordinat. Pengontrol yang stabil dan pemrosesan sinyal yang tepat membantu menjaga konsistensi masukan dalam kondisi pengoperasian normal.

Kedua, pemasangan mekanis panel itu penting. Tekanan yang tidak merata, deformasi penutup, pemasangan yang salah, atau tekanan berlebihan di sekitar tepinya dapat memengaruhi perilaku sentuhan. Penutup yang dirancang dengan baik harus menopang panel tanpa memberikan beban yang tidak diinginkan pada area aktif.

Ketiga, kalibrasi dan pemetaan koordinat harus sesuai dengan persyaratan sistem host. GreenTouch menggambarkan produk empat kabelnya menawarkan sentuhan ringan, tanpa penyimpangan, dan tanpa kalibrasi. Untuk desain produksi, insinyur harus mengkonfirmasi maksud spesifikasi ini dengan pemasok dan memverifikasi perilaku menggunakan pengontrol, sistem operasi, dan perangkat lunak aplikasi yang sebenarnya. Pengujian tingkat sistem tetap penting, terutama ketika layar sentuh diintegrasikan ke dalam perangkat khusus.

Terakhir, ukuran dan tata letak elemen antarmuka mempengaruhi kegunaan praktis. Kisi koordinat yang baik tidak dapat mengimbangi tombol yang terlalu kecil, jaraknya buruk, atau sulit dijangkau. Desain antarmuka harus mempertimbangkan kondisi kerja pengguna, metode masukan, dan frekuensi operasi yang diharapkan.

Daya Tahan Permukaan dan Perlindungan Lingkungan

Layar sentuh kecil yang digunakan di lingkungan industri mungkin mengalami pengoperasian berulang kali, debu, kelembapan, kontaminasi oli, dan kontak tidak disengaja dengan benda keras. Kondisi ini sama pentingnya dengan resolusi koordinat ketika memilih panel.

GreenTouch menetapkan masa pakai 1.000.000 operasi sentuh untuk rangkaian layar sentuh resistif empat kabel berukuran kecil. Angka ini memberikan titik awal yang berguna untuk menilai perkiraan penggunaan, namun tim pengadaan harus memperjelas kondisi pengujian, lokasi kontak, gaya yang diterapkan, dan kriteria penerimaan yang terkait dengan pemeringkatan.

Informasi produk juga mengidentifikasi tingkat kekerasan pensil 3H menurut ASTM D3363. Kekerasan pensil adalah uji kekerasan permukaan dan tidak boleh diartikan sebagai jaminan terhadap setiap jenis goresan atau benturan. Lapisan keras kabut yang ditentukan dan perawatan cincin anti-Newton dimaksudkan untuk mengatasi perlindungan permukaan dan interferensi optik, membantu panel mempertahankan tampilan yang dapat digunakan dalam kondisi pengoperasian yang sesuai.

Untuk peralatan yang terkena kontaminasi, pabrikan menyatakan bahwa layar sentuh dapat disegel untuk mendukung persyaratan NEMA 4, 4X, atau 12. Tingkat perlindungan sebenarnya bergantung pada kelengkapan penutup, komponen penyegelan, metode perakitan, dan pengujian validasi. Oleh karena itu, pembeli harus mengonfirmasi apakah peringkat yang diperlukan berlaku untuk perangkat yang sudah jadi atau untuk konfigurasi panel tertentu.

Pertimbangan ini khususnya relevan untuk terminal industri genggam, pemindai kode batang logistik, antarmuka kontrol peralatan, dan instrumen diagnostik portabel. Dalam pengaturan seperti itu, panel harus terus berfungsi sebagai bagian dari perangkat yang lengkap dan bukan sebagai komponen yang terisolasi.

Memilih Ukuran Layar dan Rasio Aspek yang Tepat

Ukuran layar yang benar bergantung pada tata letak antarmuka, ruang pemasangan yang tersedia, dan jumlah informasi yang ditampilkan pada satu waktu. Panel yang lebih kecil mungkin sesuai untuk fungsi kontrol khusus, sedangkan panel yang lebih besar dapat menampung menu yang lebih detail dan beberapa bidang data.

GreenTouch mencantumkan ukuran standar berikut untuk rangkaian layar sentuh resistif empat kabelnya:

• Opsi format layar lebar 16:9 atau serupa: 2,7, 4,3, 6,2, 7, 9, dan 10,1 inci.

• Opsi format 4:3: 5,7, 6, 6,5, 9,7 inci.

Area aktif yang tepat, rasio aspek, dimensi garis besar, dan ketersediaan harus dikonfirmasi untuk model yang dipilih sebelum desain mekanis diselesaikan.

Misalnya, terminal pemindai kode batang mungkin memprioritaskan dimensi ringkas dan antarmuka numerik yang mudah. Perangkat diagnostik portabel mungkin memerlukan lebih banyak ruang untuk nilai pengukuran, sementara pengontrol peralatan mungkin memerlukan tata letak yang tetap dapat dibaca dari posisi pengoperasian tetap.

Insinyur juga harus mempertimbangkan bagaimana layar akan dilihat dalam kondisi pencahayaan yang diharapkan, apakah pengguna akan mengenakan sarung tangan, dan apakah antarmuka harus mengakomodasi input yang sering atau berulang. Persyaratan praktis ini membantu menentukan apakah ukuran dan permukaan akhir tertentu sesuai.

Menghubungkan Layar Sentuh ke Sistem Tertanam

Kompatibilitas listrik dan perangkat lunak harus dikonfirmasi pada awal proses pengembangan. GreenTouch menyatakan bahwa solusi layar sentuh resistif empat kabel dapat digunakan dengan sistem Windows, Android, dan Linux. Kompatibilitas akhir bergantung pada pengontrol yang dipilih, driver yang tersedia, metode koneksi, dan perangkat keras host.

Proses penyambungan yang dijelaskan meliputi penyambungan kabel ekstensi ke papan driver, penyambungan kabel ekstensi ke kabel layar sentuh, dan penyambungan papan driver ke kabel USB. Insinyur harus mengikuti instruksi pengkabelan yang diberikan untuk konfigurasi spesifik daripada berasumsi bahwa setiap panel menggunakan antarmuka yang sama.

Sebelum produksi massal, tim pengembangan harus memverifikasi orientasi koordinat, respons sentuhan, penempatan konektor, perutean kabel, dan pengoperasian setelah penyambungan dan pemutusan berulang jika memungkinkan. Perlu juga diperiksa apakah pengontrol dapat ditempatkan di dalam enklosur tanpa mengganggu komponen lainnya.

Pemeriksaan ini sangat penting ketika mengintegrasikan panel kecil ke dalam perangkat yang sudah ada. Layar sentuh mungkin memenuhi spesifikasi koordinat yang diperlukan namun masih memerlukan penyesuaian pada pengontrol, panjang kabel, struktur pemasangan, atau perangkat lunak aplikasi sebelum dapat digunakan dengan andal.

Opsi Kustomisasi untuk Produsen Peralatan

Ukuran standar tidak selalu sesuai dengan persyaratan mekanik dan listrik dari produk jadi. GreenTouch menawarkan opsi penyesuaian yang mencakup tampilan, antarmuka kelistrikan, dan desain struktural.

Tergantung pada aplikasinya, penyesuaian dapat mencakup dimensi layar, penempatan logo, lokasi outlet sirkuit cetak yang fleksibel, kemasan, ketebalan kaca ITO, finishing matte, perawatan cincin anti-Newton, finishing anti-silau, finishing halus, pemilihan pengontrol, dan konfigurasi antarmuka. Persyaratan suhu tinggi, kelembapan tinggi, dan anti-UV juga dapat didiskusikan untuk konfigurasi yang sesuai.

Untuk proyek OEM dan peralatan industri, rincian ini harus ditentukan sebelum desain dibekukan. Perubahan pada stopkontak kabel, dimensi panel, atau pengaturan pemasangan dapat mempengaruhi proses enklosur dan perakitan. Persyaratan lingkungan juga dapat mempengaruhi pemilihan material dan pengujian kualifikasi.

Penyelidikan teknis yang berguna harus mencakup ukuran layar target, rentang koordinat yang diperlukan, sistem operasi host, antarmuka pengontrol, dimensi pemasangan, lingkungan pengoperasian yang diharapkan, dan perkiraan persyaratan layanan. Menyediakan gambar atau spesifikasi antarmuka membantu pemasok menilai apakah konfigurasi standar sesuai atau apakah desain yang disesuaikan diperlukan.

Bekerja Dengan GreenTouch pada Pemilihan Layar Sentuh

Sebagai produsen produk sentuh profesional, ShenZhen GreenTouch Technology Co., Ltd. memasok layar sentuh resistif dan kapasitif, bingkai sentuh inframerah, monitor sentuh, dan komputer sentuh terintegrasi untuk berbagai aplikasi peralatan.

Kemampuan perusahaan ini mencakup bengkel laminasi bebas debu Kelas 1.000, proses pengikatan ganda dan laminasi penuh, lebih dari 20 insinyur teknis, dan bengkel produksi standar seluas 5.000 meter persegi. Ia juga melaporkan sertifikasi ISO 9001 dan ISO 14001, bersama dengan sertifikasi produk termasuk CE, FCC, dan RoHS untuk produk yang relevan. Pembeli harus memverifikasi sertifikat dan cakupannya untuk konfigurasi spesifik yang sedang dipertimbangkan.

Untuk proyek baru, ada gunanya mendiskusikan lingkungan operasi dan arsitektur sistem serta spesifikasi panel. Hal ini memungkinkan produsen dan pengembang peralatan untuk menilai tidak hanya rentang koordinat yang diperlukan, namun juga respons sentuhan, daya tahan, konfigurasi kabel, kesesuaian mekanis, dan konsistensi produksi.

Layar Sentuh Resistif 2,7 hingga 10,1 Inci (4 Kawat) merupakan kandidat untuk terminal industri kompak, perangkat diagnostik genggam, peralatan logistik, dan panel kontrol kecil yang memerlukan input sentuh berbasis tekanan. Rentang koordinat 4096 × 4096 yang dinyatakan merupakan spesifikasi penting, tetapi pemilihan akhir harus didasarkan pada kinerja sistem yang diverifikasi dan persyaratan aplikasi.

Singkatnya, resolusi koordinat menggambarkan bagaimana posisi sentuhan halus dapat direpresentasikan; itu tidak secara independen menentukan keakuratan dunia nyata. Dengan mengevaluasi pengontrol, konstruksi panel, ketahanan permukaan, dimensi layar, dan persyaratan integrasi secara bersamaan, produsen peralatan dapat membuat keputusan yang lebih tepat dan mengurangi masalah yang dapat dihindari selama pengembangan produk.
